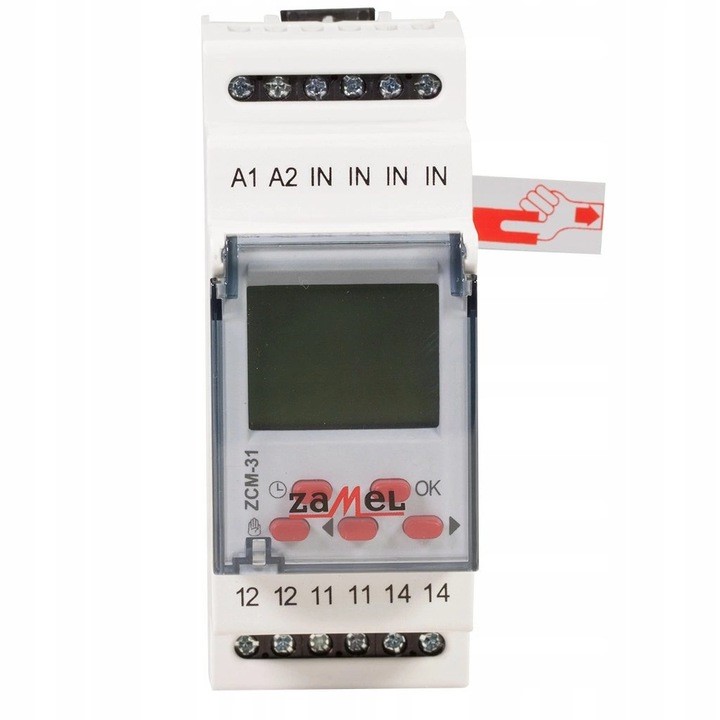

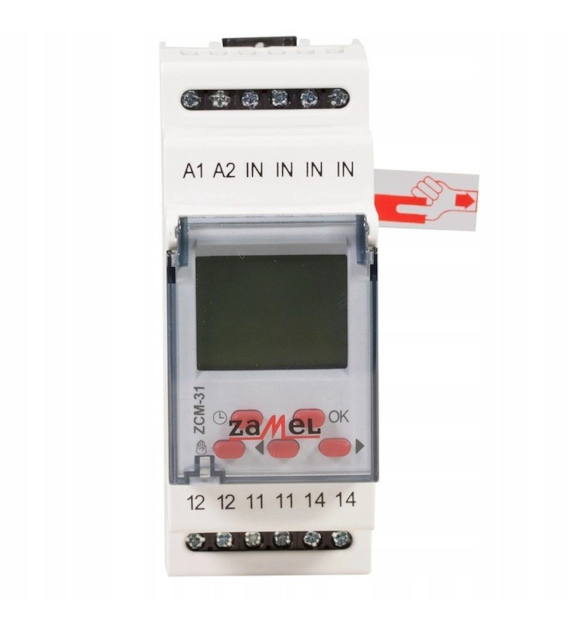

Programator czasowy astronomiczny ZCM-31 Zamel Exta
Cyfrowe zegary sterujące programatorem Zamel ZCM-31 służą do realizacji funkcji czasowych w układach automatyki i sterowania. Funkcja włączenie/ wyłączenie urządzenia związana jest ze wschodem i zachodem słońca - brzask i zmierzch cywilny. W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geograficznych miejsca zainstalowania zegara, bieżąca data oraz przesunięcie względem czasu uniwersalnego. Układ oblicza koniec zmierzchu cywilnego, czyli fazę, w której środek tarczy słonecznej znajduje się na 6o kątowych poniżej horyzontu - tarcza słoneczna nie jest widoczna ale niebo podświetlone jest rozproszonym światłem słonecznym. Układ dodatkowo posiada funkcję programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu/zachodu słońca w zakresie ±120 min. Konstrukcja obudowy umożliwia zamontowanie układu na szynie TH 35 oraz ewentualne zaplombowanie urządzenia. Konstrukcja układu zapewnia bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.
Charakterystyka programatora czasowego astronomicznego ZCM-31 Zamel Exta:
- Programowalne zegary sterujące służą do realizacji funkcji czasowych
- Sterowanie odbywa się w zależności od bieżącej godziny w cyklu astronomicznym
- Funkcja programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu / zachodu słońca w zakresie ±120 min
- Włączenie lub wyłączenie urządzenia związane jest ze wschodem i zachodem słońca -brzask i zmierzch cywilny
- W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geograficznych miejsca zainstalowania zegara
- Podświetlany wyświetlacza LCD
- Wejście sterujące IN
- Dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A
- Konstrukcja obudowy dwumodułowa umożliwia zamontowanie układu na szynie TH 35
Funkcje programatora czasowego astronomicznego ZCM-31 Zamel Exta:
Inteligentny kalendarz - układ posiada wbudowany kalendarz, który automatycznie uwzględnia lata przestępne, uniemożliwia wprowadzenie daty, która nie istnieje, a także automatycznie wylicza dzień tygodnia na podstawie daty i uwzględnia zmianę czasu letnio-zimowego.
Uniwersalne wejście zewnętrzne - układ posiada wejście zewnętrzne, za pomocą którego użytkownik może wymusić zmianę trybu pracy zegara bez konieczności ingerencji w tablicy rozdzielczej lecz np. przy użyciu zdalnego przycisku.
Parametry techniczne programatora czasowego astronomicznego ZCM-31 Zamel Exta:
- Producent: Zamel
- Zaciski zasilania: A1, A2
- Znamionowe napięcie zasilania: ZCM-31: 230 V AC~(-15 ÷ +10 %) ZCM-31P/U: 24 ÷ 250 V AC, 30 ÷ 300 V DC
- Częstotliwość znamionowa: 50 / 60 Hz
- Znamionowy pobór prądu: ZCM-31: 1,5 W / 16 VA - czuwanie / załączony przekaźnik, ZCM-31P/U: 0,8 W / 1,4 VA - czuwanie
- ZCM-31P/U: 1,5 W / 2,9 VA - załączony przekaźnik
- Liczba kanałów: 1
- Program: astronomiczny (brzask i zmierzch oficjalny)
- Tryby pracy: ręczny, automatyczny
- Zmiana czasu letni/zimowy: automatyczna, ręczna
- Kolor podświetlenia panelu LCD: bursztynowy
- Wejście zewnętrzne: tak
- Współpraca z pamięcią zewnętrzną: ZCM-31: nie, ZCM-31P/U: tak
- Dokładność odmierzania czasu: maks. ±1 s / 24 h przy temp. 25 °C
- Czas podtrzymania zegara: 3 lata
- Czas podtrzymania programu: 10 lat
- Zaciski układu wyzwalania: IN, IN, IN, IN
- Zaciski zasilania odbiornika: 11, 12, 14
- Parametry styków przekaźnika: 1NO/NC-16 A/250 V AC1 4000 VA
- Liczba zacisków przyłączeniowych: 12
- Przekrój przewodów przyłączeniowych: 0,2 - 2,50 mm2
- Temperatura pracy: -20 - +60 oC
- Pozycja pracy: dowolna
- Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
- Stopień ochrony obudowy: IP20
- Klasa ochronności: II
- Kategoria przepięciowa: II
- Wymiary: dwumodułowa (35 mm) 90x35x66 mm
- Waga: 0,17 kg
- Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
