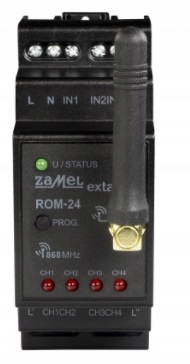

Radiowy odbiornik modułowy 4-kanałowy ROM-24 Zamel Exta LIFE EXL10000018

Jest urządzeniem współpracującym z odbiornikami bezprzewodowego systemu sterowania EXTA LIFE, zabudowany może być w typowych rozdzielnicach elektrycznych na szynie TH 35. Radiowy odbiornik modułowy ROM-24 to element końcowy systemu EXTA LIFE, który umożliwia niezależne sterowanie maksymalnie czterema dowolnymi urządzeniami / obwodami. Wyjścia zrealizowane są w postaci czterech przekaźników ze stykami zwiernymi o maksymalnej obciążalności 5A. Daje to możliwość sterowania obwodami niskonapięciowymi np. 12/24 V AC/DC oraz wysokonapięciowymi - 230 V AC. Odbiornik sprawdza się przy zdalnym wyzwalaniu innych urządzeń. Z powodzeniem można go wykorzystać przy podawaniu sygnałów sterujących. ROM-24 nadaje się także do sterowania elektrozaworami w systemach ogrzewania. Komunikacja dwukierunkowa pomiędzy odbiornikiem a kontrolerem zapewnia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan każdego kanału odbiornika. Taki sposób komunikacji umożliwia także zmianę wybranych parametrów odbiornika oraz zdalne dopisywanie nadajników bez dostępu do odbiornika. Zaimplementowany algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. ROM-24 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Dodatkowe konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Odkręcana antena umożliwia dołączenie anteny zewnętrznej.

Charakterystyka radiowego odbiornika modułowego 4-kanałowego ROM-24 Zamel Exta LIFE EXL10000018:

• Czterokanałowy odbiornik radiowy umożliwia połączenie poprzez sygnał sterujący z rozdzielnicy głównej budynku lub innej lokalizacji, w której zamontowane są urządzenia automatyki budynkowej na szynie TH-35
• Kompatybilny z kontrolerem oraz nadajnikami bezprzewodowego systemu sterowania EXTA LIFE
• Posiada 4 wyjścia przekaźnikowe 5A
• Znamionowe napięcie zasilania 230 V AC,
• Duży zasięg działania do 300m
• 4 kanały wyjściowe -4 x styki zwierne beznapięciowe
• transmisja dwukierunkowa – wskazanie aktualnego stanu każdego wyjścia w aplikacji
• Programowalny stan wyjść po zaniku napięcia zasilającego
• 4 programowalne wejścia zewnętrzne
• Możliwość podłączenia łączników monostabilnych lub bistabilnych
• 4 tryby pracy przy współpracy z nadajnikami -załącz/wyłącz, bistabilny, monostabilny, czasowy
• 2 tryby pracy przy współpracy z kontrolerem -załącz/wyłącz, czasowy
• Czas programowany niezależnie dla nadajników radiowych, wejść zewnętrznych i kontrolera
• Czasy przypisywane niezależnie dla każdego z wyjść,
• Możliwość zdalnej aktualizacji oprogramowania.

Parametry techniczne radiowego odbiornika modułowego 4-kanałowego ROM-24 Zamel Exta LIFE EXL10000018:

• Znamionowe napięcie zasilania: 230 VAC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,65 W - Standby, 2,2 W - włączone wszystkie kanały
• Transmisja: radiowa – pasmo ISM 868 MHz (868,50 MHz)
• Sposób transmisji: dwukierunkowa - 9600 bps
• Moc maksymalna: 14 dBm (25 mW)
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 300 m w terenie otwartym
• Sygnalizacja transmisji / programowania: tak – dioda LED zielona (STATUS)
• Sygnalizacja wybranego kanału / stan kanału: tak – diody LED czerwone (CH1, CH2, CH3, CH4)
• Maksymalna ilość sparowanych przycisków: 96 par (w rozłożeniu na 4 kanały)
• Informacja o aktualnym stanie danego kanału: tak – w aplikacji mobilnej EXTA LIFE
• Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE: załącz/wyłącz, bistabilny, monostabilny, czasowy
• Ilość wejść zewnętrznych: 4
• Współpraca z łącznikami: monostabilnymi (przyciski), bistabilnymi
• Tryby pracy dla wejść zewnętrznych: załączenie, wyłączenie, bistabilny,monostabilny, czasowy
• Zakres nastawy czasu: 1 s - 18 h
• Ilość kanałów wyjściowych: 4
• Parametry styków przekaźnika:  4 x NO 10A / 250 VAC-styki zwierne beznapięciowe
• Maksymalna obciążalność wyjść: 4 x 5A / 250 VAC
• Liczba zacisków przyłączeniowych: 12 -przewody o przekroju do 2,5 mm2
• Mocowanie obudowy: szyna TH35 (DIN)
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 90 x 35 x 66 mm (dwumodułowa)
• Waga: 0,125 kg

Radiowy odbiornik modułowy 4-kanałowy ROM-24 Zamel Exta LIFE EXL10000018 jest bardzo dobrze zapakowany, więc nie ulegnie uszodzeniu podczas transportu.

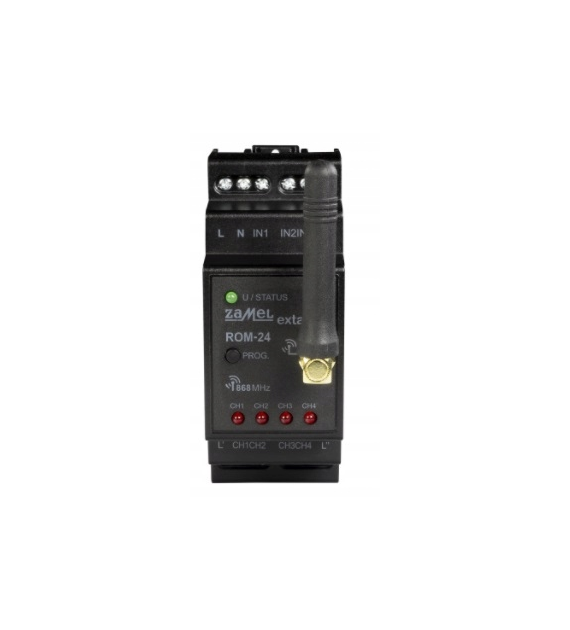

Jest to radiowy odbiornik modułowy 4-kanałowy ROM-24 Zamel Exta LIFE EXL10000018
