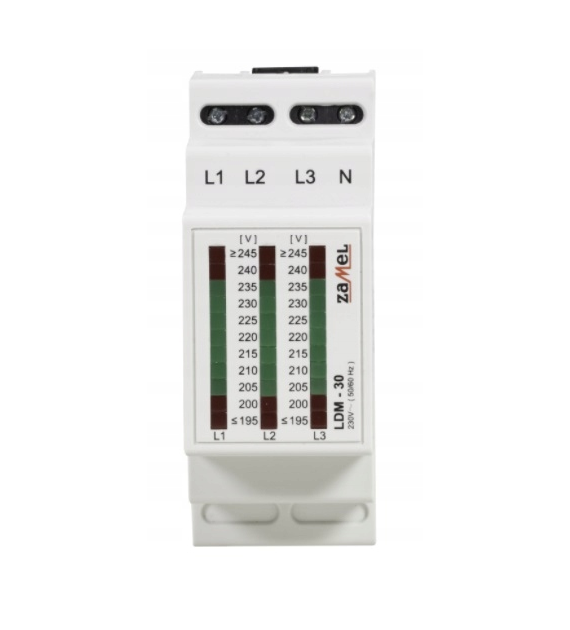

Wskaźnik napięcia 3-fazowy Zamel Exta LDM-30 195-230V na szynę modułowy

Służy do graficznej prezentacji poziomu napięć fazowych w sieci trójfazowej. Wartość napięcia wskazywana jest za pomocą trzech linijek diodowych składających się z 11 diod LED. Szeroki zakres wskazań zawiera się w granicach od 195 do 245 V~ dla każdej z faz. Układ wskaźnika zasilany jest z fazy L1, której brak spowoduje całkowite wyłączenie urządzenia.

Charakterystyka wskaźnika napięcia 3-fazowego Zamel Exta LDM-30 195-230V na szynę modułowego:

• Służy do graficznej prezentacji poziomu napięć fazowych w sieci trójfazowej
• Wartości krytyczne napięcia sygnalizowane są za pomocą trzech linijek diodowych składających się z 11 diod LED
• Zakres wskazań zawiera się w granicach od ≤195V - ≥245V~ dla każdej z faz - szeroki zakres wskazań napięć 3x od 195 do 245 V~,
• Wskazywana wartość napięcia proporcjonalna do wysokości słupka
• Duża dokładność wskazywanego napięcia ±2,5 V
• Zakres z podziałką co 5 V
• Stabilność wskazań
• Montaż na szynie TH 35

Parametry techniczne wskaźnika napięcia 3-fazowego Zamel Exta LDM-30 195-230V na szynę:

• Zaciski zasilania: L1, N
• Znamionowe napięcie zasilania: 230 V~
• Tolerancja napięcia zasilania: -15 - +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 68 mA
• Zaciski pomiarowe: L1, L2, L3
• Wskaźnik zasilania: 3x 11 diod LED
• Dokładność wskazań napięcia: ±2,5 V
• Liczba zacisków przyłączeniowych: 4
• Przekrój przewodów przyłączeniowych: 0,2 - 2,5 mm2
• Temperatura pracy: -20 - +45 oC
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Napięcie udarowe: 1 kV (PN-EN 61000-4-5)
• Wymiary: dwumodułowa (35 mm) 90x35x66 mm
• Waga: 105 g
• Zgodność z normami: PN-EN 62094-1, PN-EN 61000-4-2,3,4,5,6,11

Wskaźnik napięcia 3-fazowy Zamel Exta LDM-30 195-230V na szynę modułowy jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
