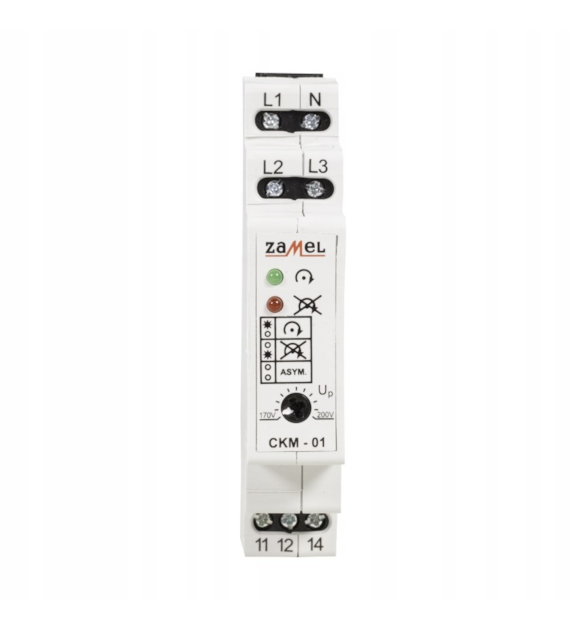

Czujnik kolejności i zaniku faz 230/400V 10A CKM-01 Zamel Exta

Służy do zabezpieczenia urządzeń zasilanych z sieci 3-fazowej np. silniki przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz. Wartość progowa napięcia zadziałania może być nastawiana przez użytkownika za pomocą potencjometru. Czujnik Zamel CKM-01 nie zabezpiecza przed symetrycznym spadkiem napięcia. Urządzenie zasilane jest z fazy L1. Opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik jest odporny na krótkotrwałe wahania napięcia.

Charakterystyka czujnika kolejności i zaniku faz 230/400V 10A CKM-01 Zamel Exta

• Zabezpiecza przed złą kolejnością faz, przed zanikiem fazy a także asymetrią napięcia
• Reguluje próg zadziałania - asymetrii
• Wyjście przekaźnikowe - jeden styk przełączny o maksymalnej obciążalności 10 A
• Opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia
• Obudowa jednomodułowa
• Odporność na krótkotrwałe spadki napięcia,
• Montaż na szynie TH 35.

Parametry techniczne czujnika kolejności i zaniku faz 230/400V 10A CKM-01 Zamel Exta

• Zaciski zasilania: L1, N
• Znamionowe napięcie zasilania/nadzorowane: 230/400 V~
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 34 mA
• Zaciski pomiarowe: L1, L2, L3
• Kontrolka poprawnej kolejności faz: dioda LED zielona
• Kontrolka złej kolejności faz: dioda LED czerwona
• Regulacja progu napięcia: 170 V ÷ 200 V
• Histereza napięcia: ok. 10 V
• Opóźnienie załączenia t1: 5 ÷ 10 s
• Opóźnienie wyłączenia t2: 1 ÷ 5 s
• Parametry styków przekaźnika: 1NO/NC - 10 A / 250 V AC1 2500 VA
• Liczba zacisków przyłączeniowych: 7
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 ÷ +60 oC
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Napięcie udarowe: 2 kV (PN-EN 61000-4-5)
• Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm
• Waga: 77 g
• Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-1, PN-EN 61000-4-2,3,4,5,6,11
