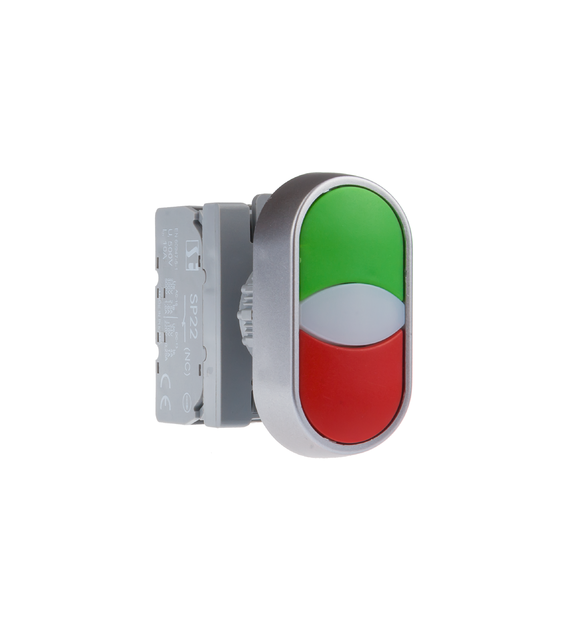

Przycisk kompletny z guzikiem dwuklawiszowym podświetlany ST22-2KL-11-230-LED-AC-Z/C Spamel

Dane techniczne:

• Napięcie znamionowe izolacji Ui: 500 V
• Prąd znamionowy ciągły Iu=Ith: 10 A
• Prąd znamionowy łączeniowy I e w kat.AC-15: 2,5 A (230 V), 1,6 A (400/500 V)
• Prąd znamionowy łączeniowy I e w kat.DC-13: 4 A (24 V), 1 A (110 V), 0,25 A (220 V)
• Zabezpieczenie zwarciowe torów łącznika: 10 A (wkładka bezpiecznikowa szybka) 1 kA (spodziewany prąd zwarciowy dla Ue=500 V)
• Trwałość mechaniczna: 3,0 mln (cykli przestawieniowych)
• Trwałość łączeniowa: 0,2 mln (przy znamionowych napięciach
• i prądach łączeniowych), 1,0 mln (cykli łączeniowych) - do 80 VA (łączenie elektromagnesów prądu przemiennego) - do 10 W (łączenie elektromagnesów prądu stałego)
• Częstość łączeń: do 3600 h-1
• Temperatura otoczenia: -40 ... +70°C (pracy), -40 ... +70°C (przechowywania)
• Odporność na wibrację (wg IEC 60068-2-6): 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda) ± 0,7 g (przyspieszenie)
• Odporność na udary (wg IEC 60068-2-27): 15 g (przyspieszenie szczytowe), 11 ms (czas trwania impulsu)
• Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30): 55°C (temperatura otoczenia), 95% (wilgotność względna)
• Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1
• Stopień ochrony (Publ. IEC529) napędów przycisków po zamontowaniu w otworze pulpitu: IP65
• Przekrój przewodów przyłączeniowych: 2× 1...2,5 mm² (jednodrutowych), 2× 0,75...1,5 mm² (linek)
• Położenie pracy: dowolne
• Oznaczenie zacisków: PN-EN 50013
• Moc lampki: 1 W (LED 24/230 V), 2 W (żarówka 24/230 V), 1,6 W (LED UNI 24-230 V AC i 24-110 V DC)
• Napięcie znamionowe lampki 24,230 V AC i 24, 220 V DC: 24 ... 230 V
• Zgodność z normą: PN-EN 60947-5-1, IEC 60947-5-1, IEC 60947-1
