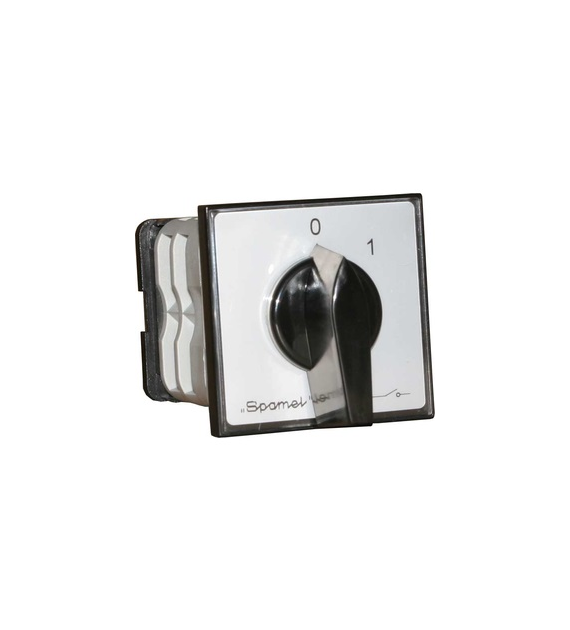

Łącznik krzywkowy mocowany do pulpitu 63A 0-1-2 ŁK63-4.8390\P03 Spamel

Dane techniczne:

• Napięcie znamionowe izolacji Ui; 690 V
• Napięcie znamionowe udarowe wytrzymywalne Uimp; 6 kV
• Prąd znamionowy ciągły Iu=Ith; 63 A
• Znamionowa moc łączeniowa Pe w kat. AC-3; 20 kW (400 V); 20 kW (500 V); 10 kW (690 V)
• Znamionowa moc łączeniowa Pe w kat. AC-4: 12 kW (400 V); 8 kW (690 V)
• Prąd znamionowy łączeniowy Ie w kat. AC-3: 38 A (400 V); 30 A (500 V); 11 A (690 V)
• Prąd znamionowy łączeniowy Ie w kat. AC-4: 23 A (400 V); 8,5 A (690 V)
• Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s): 1,2 kA
• Prąd znamionowy załączalny zwarciowy Icm: 2,2 kA
• Moment dokręcania zacisków: 2,0 Nm
• Trwałość mechaniczna: 3,0 mln (cykli przestawieniowych)
• Temperatura otoczenia: -40 ... +70°C (pracy); -40 ... +70°C (przechowywania)
• Przekrój przewodów przyłączeniowych: 4...10 mm²
• Stopień ochrony: PN-EN 60529 względem pulpitu: IP41; IP65
• Odporność na wibrację (wg IEC 60068-2-6): 2...13, 2...100 Hz (częstotliwość); ± 1 mm (amplituda przemieszczenia); ± 0,7 g (amplituda przyspieszenia)
• Odporność na udary (wg IEC 60068-2-27): 15 g (przyspieszenie szczytowe); 11 ms (czas trwania impulsu)
• Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30): 55°C (temperatura otoczenia); 95% (wilgotność względna)
• Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1
