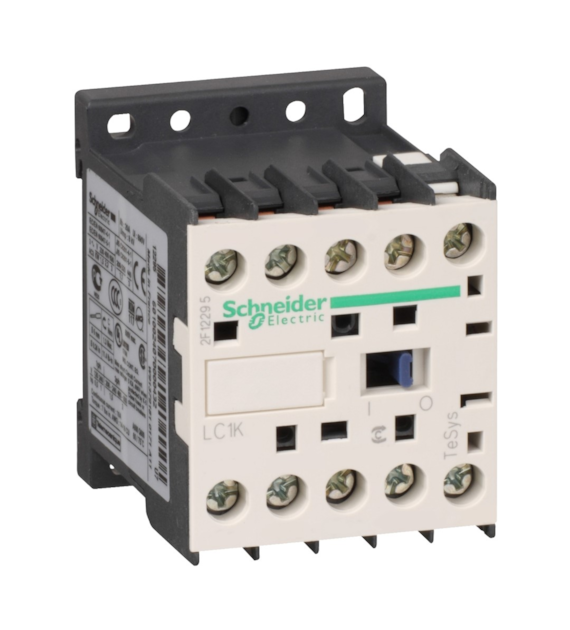

Stycznik mocy TeSys K AC3 9A 3P 1NO cewka 24VAC zaciski skrzynkowe LC1K0910B7 Schneider

Dane techniczne:

• gama produktów: TeSys
• Typ produktu lub komponentu: Stycznik
• Nazwa produktu: TeSys K
• skrócona nazwa urządzenia: LC1K
• zastosowanie urządzenia: Sterowanie
• zastosowanie: Sterowanie silnikiem, Obciążenie rezystancyjne
• Kategoria użytkowania: AC-3, AC-1, AC-4, AC-3e
• Opis biegunów: 3P
• Znamionowy prąd łączeniowy [Ie]: 20 A 50 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający, 9 A w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 16 A 70 °C) w 690 V prąd przemienny (AC) AC-1 dla Obwód zasilający, 9 A w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
• rodzaj napięcia sterującego: AC w 50/60 Hz
• napięcie sterujące [Uc]: 24 V prąd przemienny (AC) 50/60 Hz
• moc silnika w kW: 2,2 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3, 4 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-3, 4 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-3, 4 kW w 480 V prąd przemienny (AC) 50/60 Hz AC-3, 4 kW w 500...600 V prąd przemienny (AC) 50/60 Hz AC-3, 4 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3, 2,2 kW w 400 V prąd przemienny (AC) 50/60 Hz AC-4, 2,2 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3e, 4 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-3e, 4 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-3e, 4 kW w 480 V prąd przemienny (AC) 50/60 Hz AC-3e, 4 kW w 500...600 V prąd przemienny (AC) 50/60 Hz AC-3e, 4 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3e
• konfiguracja styku pomocniczego: 1 NO
• kategoria przepięciowa: III
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 20 A w <50 °C dla Obwód zasilający, 10 A w <50 °C dla obwód sygnalizacyjny
• Irms znamionowy prąd załączany: 110 A prąd przemienny (AC) dla Obwód zasilający zgodnie z NF C 63-110, 110 A prąd przemienny (AC) dla Obwód zasilający zgodnie z IEC 60947, 110 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 110 A w 415 V zgodnie z IEC 60947, 110 A w 440 V zgodnie z IEC 60947, 80 A w 500 V zgodnie z IEC 60947, 110 A w 220...230 V zgodnie z IEC 60947, 110 A w 380...400 V zgodnie z IEC 60947, 70 A w 660...690 V zgodnie z IEC 60947
• parametry bezpiecznika dobezpieczającego: 25 A gG w <= 440 V dla Obwód zasilający, 25 A aM dla Obwód zasilający, 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947, 10 A gG dla obwód sygnalizacyjny zgodnie z VDE 0660
• średnia impedancja: 3 mOm - Ith 20 A 50 Hz dla Obwód zasilający
• rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny
• pobór mocy przyciąganie w VA: 30 VA 20 °C)
• pobór mocy przy podtrzymaniu w VA: 4,5 VA 20 °C)
• rozpraszanie ciepła: 1,3 W
• zakres napięcia sterującego: Eksploatacyjny: 0.8...1.15 Uc 50 °C), Zniknięcie, odcięcie: 0,2...0,75 Uc 50 °C)
• Maximum operating rate: 3600 cykl/h
• rodzaj styków pomocniczych: Typ bezzwłoczny 1 NO
• częstotliwość obwodu sygnalizacyjnego: <= 400 Hz
• minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
• minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• czas pracy: 10...20 ms rozładowanie cewki i otwarcie NO, 10...20 ms ładowanie cewki i zamknięcie NO
• poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1: B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
• odległość bez nakładania: 0,5 mm
