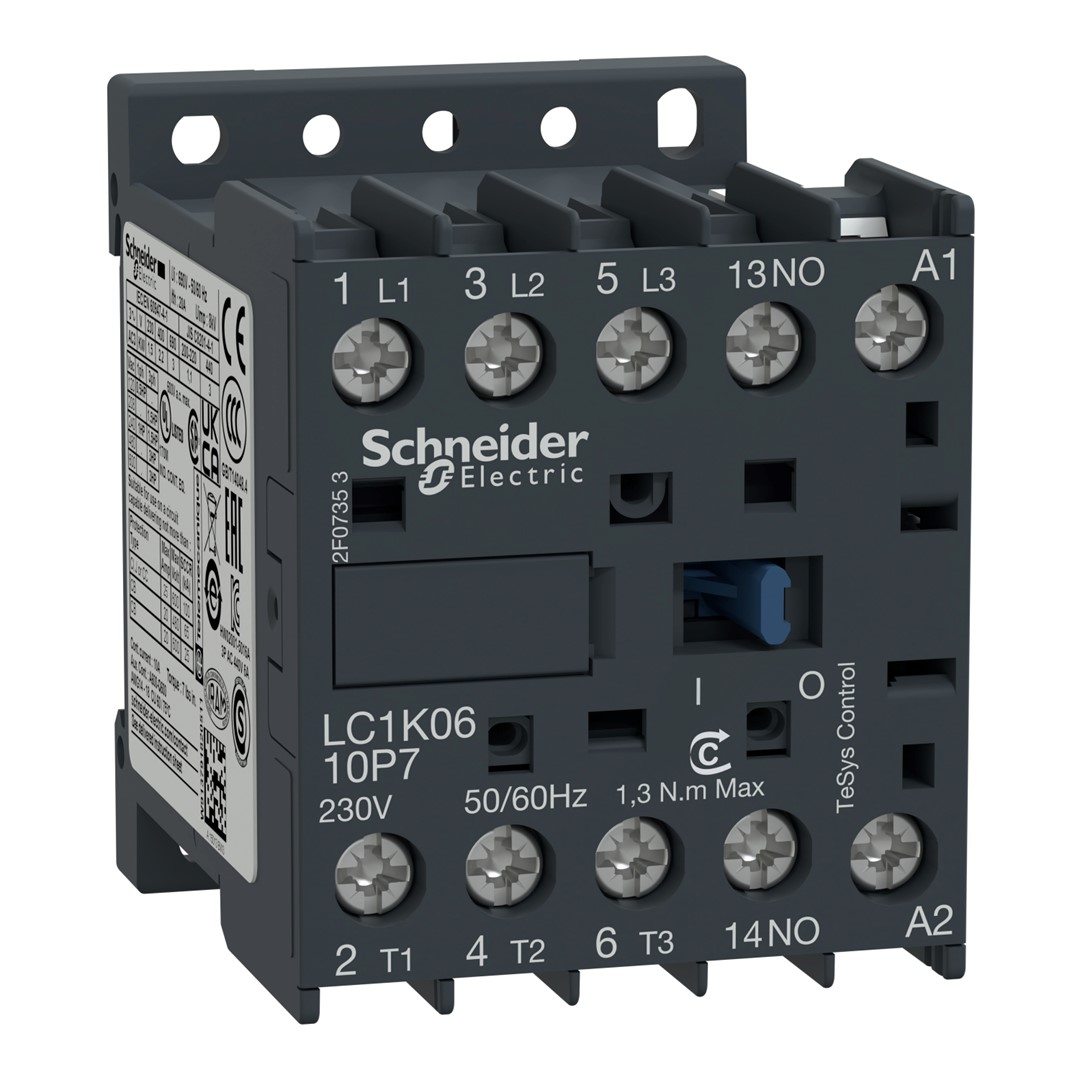

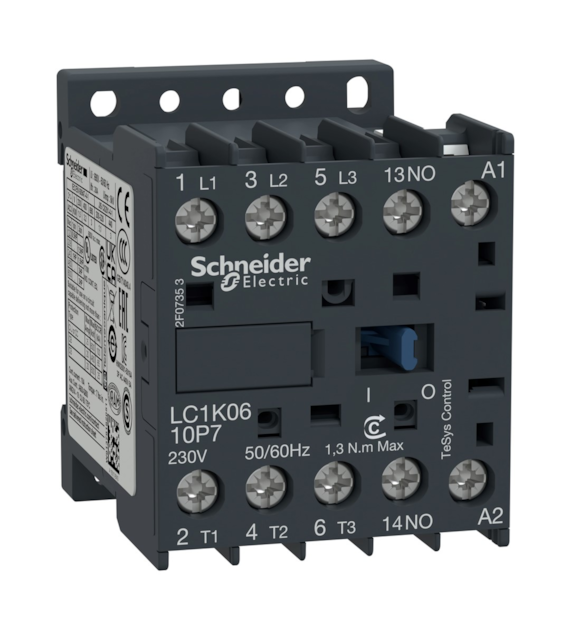

Stycznik mocy TeSys K AC3 6A 3P 1NO cewka 230VAC zaciski śrubowe LC1K0610P7 Schneider

Dane techniczne:

• gama produktów: TeSys
• Typ produktu lub komponentu: Stycznik
• Nazwa produktu: TeSys K
• skrócona nazwa urządzenia: LC1K
• zastosowanie urządzenia: Sterowanie
• zastosowanie: Sterowanie silnikiem
• Kategoria użytkowania: AC-3, AC-4, AC-3e
• Opis biegunów: 3P
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: 690 V prąd przemienny (AC) 50/60 Hz, Obwód sygnalizacyjny: <= 690 V prąd przemienny (AC) 50/60 Hz
• Znamionowy prąd łączeniowy [Ie]: 6 A w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 6 A w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
• rodzaj napięcia sterującego: AC w 50/60 Hz
• napięcie sterujące [Uc]: 230 V prąd przemienny (AC) 50/60 Hz
• moc silnika w kW: 1,5 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3, 2,2 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-3, 3 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-3, 3 kW w 480 V prąd przemienny (AC) 50/60 Hz AC-3, 3 kW w 500...600 V prąd przemienny (AC) 50/60 Hz AC-3, 3 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3, 1,5 kW w 400 V prąd przemienny (AC) 50/60 Hz AC-4, 1,5 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3e, 2,2 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-3e, 3 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-3e, 3 kW w 480 V prąd przemienny (AC) 50/60 Hz AC-3e, 3 kW w 500...600 V prąd przemienny (AC) 50/60 Hz AC-3e, 3 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3e
• konfiguracja styku pomocniczego: 1 NO
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kV
• kategoria przepięciowa: III
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 20 A w <50 °C dla Obwód zasilający, 10 A w <50 °C dla obwód sygnalizacyjny
• Irms znamionowy prąd załączany: 110 A prąd przemienny (AC) dla Obwód zasilający zgodnie z NF C 63-110, 110 A prąd przemienny (AC) dla Obwód zasilający zgodnie z IEC 60947, 110 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 110 A w 415 V zgodnie z IEC 60947, 110 A w 440 V zgodnie z IEC 60947, 80 A w 500 V zgodnie z IEC 60947, 110 A w 220...230 V zgodnie z IEC 60947, 110 A w 380...400 V zgodnie z IEC 60947, 70 A w 660...690 V zgodnie z IEC 60947
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 90 A w <50 °C - 1 s dla Obwód zasilający, 85 A w <50 °C - 5 s dla Obwód zasilający, 80 A w <50 °C - 10 s dla Obwód zasilający, 60 A w <50 °C - 30 s dla Obwód zasilający, 45 A w <50 °C - 1 min. dla Obwód zasilający, 40 A w <50 °C - 3 min. dla Obwód zasilający, 20 A w <50 °C - >= 15 min. dla Obwód zasilający, 80 A - 1 s dla obwód sygnalizacyjny, 90 A - 500 ms dla obwód sygnalizacyjny, 110 A - 100 ms dla obwód sygnalizacyjny
• parametry bezpiecznika dobezpieczającego: 25 A gG w <= 440 V dla Obwód zasilający, 25 A aM dla Obwód zasilający, 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947, 10 A gG dla obwód sygnalizacyjny zgodnie z VDE 0660
• średnia impedancja: 3 mOm - Ith 20 A 50 Hz dla Obwód zasilający
• Znamionowe napięcie izolacji [Ui]: Obwód zasilający: 600 V zgodnie z UL 508, Obwód zasilający: 690 V zgodnie z IEC 60947-4-1, Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-4-1, Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-5-1, Obwód sygnalizacyjny: 600 V zgodnie z UL 508, Obwód zasilający: 600 V zgodnie z CSA C22.2 Nr 14, Obwód sygnalizacyjny: 600 V zgodnie z CSA C22.2 Nr 14
• rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny
• pobór mocy przyciąganie w VA: 30 VA 20 °C)
• pobór mocy przy podtrzymaniu w VA: 4,5 VA 20 °C)
• rozpraszanie ciepła: 1,3 W
• zakres napięcia sterującego: Eksploatacyjny: 0.8...1.15 Uc 50 °C), Zniknięcie, odcięcie: 0,2...0,75 Uc 50 °C)
• przyłącza - zaciski: Zaciski śrubowe 1 kabel (kable) 1,5…4 mm²stały, Zaciski śrubowe 1 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej, Zaciski śrubowe 1 kabel (kable) 0,34…2,5 mm²elastyczny z końcówką kablową, Zaciski śrubowe 2 kabel (kable) 1,5…4 mm²stały, Zaciski śrubowe 2 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej, Zaciski śrubowe 2 kabel (kable) 0,34…1,5 mm²elastyczny z końcówką kablową
• Maximum operating rate: 3600 cykl/h
• rodzaj styków pomocniczych: Typ bezzwłoczny 1 NO
• częstotliwość obwodu sygnalizacyjnego: <= 400 Hz
• minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
• minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• podstawa montażowa: Szyna, Płyta
• Moment dokręcania: 0,8…1,3 N.m - w zaciski śrubowe Philips nr 2, 0,8…1,3 N.m - w zaciski śrubowe płaska Ø 6 mm, 0,8…1,3 N.m - w zaciski śrubowe Pozi Driv nr 2
• czas pracy: 10...20 ms rozładowanie cewki i otwarcie NO, 10...20 ms ładowanie cewki i zamknięcie NO
• poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
• odległość bez nakładania: 0,5 mm
• trwałość mechaniczna: 10 Mcykli
• trwałość elektryczna: 1,3 Mcykli 6 A AC-3 przy Ue <= 440 V, 1,3 Mcykli 6 A AC-3e przy Ue <= 440 V
