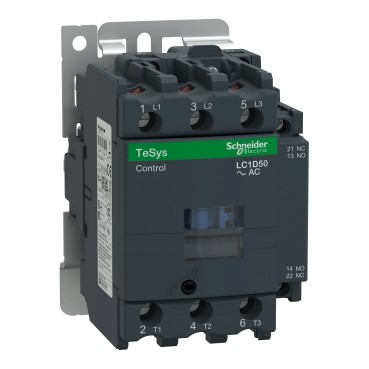

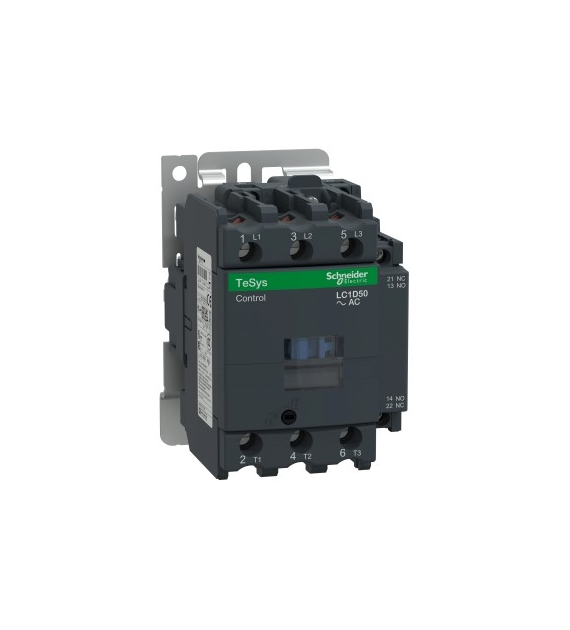

Stycznik TeSys Deca AC-3 3P 50A napięcie cewki 230VAC LC1D50P7 Schneider

Dane techniczne:

• Gama produktów: TeSys Deca
• Typ produktu lub komponentu: Stycznik
• skrócona nazwa urządzenia: LC1D
• zastosowanie: Obciążenie rezystancyjne, Sterowanie silnikiem
• Kategoria użytkowania: AC-1, AC-2, AC-4, AC-3, AC-3e
• Opis biegunów: 3P
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz
• Znamionowy prąd łączeniowy [Ie]: 50 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 80 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający, 50 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
• [Uc] control circuit voltage: 230 V prąd przemienny (AC) 50/60 Hz
• moc silnika w kW: 22 kW w 380...400 V prąd przemienny (AC) 50 Hz (AC-3), 25 kW w 415 V prąd przemienny (AC) 50 Hz (AC-3), 30 kW w 440 V prąd przemienny (AC) 50 Hz (AC-3), 30 kW w 500 V prąd przemienny (AC) 50 Hz (AC-3), 33 kW w 660...690 V prąd przemienny (AC) 50 Hz (AC-3), 15 kW w 220...230 V prąd przemienny (AC) 50 Hz (AC-3), 11 kW w 400 V prąd przemienny (AC) 50 Hz (AC-4), 30 kW w 1000 V prąd przemienny (AC) 50 Hz (AC-3), 22 kW w 380...400 V prąd przemienny (AC) 50 Hz (AC-3e), 25 kW w 415 V prąd przemienny (AC) 50 Hz (AC-3e), 30 kW w 440 V prąd przemienny (AC) 50 Hz (AC-3e), 30 kW w 500 V prąd przemienny (AC) 50 Hz (AC-3e), 33 kW w 660...690 V prąd przemienny (AC) 50 Hz (AC-3e), 15 kW w 220...230 V prąd przemienny (AC) 50 Hz (AC-3e), 30 kW w 1000 V prąd przemienny (AC) 50 Hz (AC-3e)
• Moc silnika w KM: 3 hp w 115 V prąd przemienny (AC) 60 Hz dla 1 faza silniki, 7,5 hp w 230/240 V prąd przemienny (AC) 60 Hz dla 1 faza silniki, 15 hp w 200/208 V prąd przemienny (AC) 60 Hz dla 3 fazy silniki, 15 hp w 230/240 V prąd przemienny (AC) 60 Hz dla 3 fazy silniki, 40 hp w 460/480 V prąd przemienny (AC) 60 Hz dla 3 fazy silniki, 40 hp w 575/600 V prąd przemienny (AC) 60 Hz dla 3 fazy silniki
• Kod zgodności: LC1D
• kombinacja styków: 3 NO
• pokrywa ochronna: Z
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 10 A w <60 °C dla Obwód sterowania, 80 A w <60 °C dla Obwód zasilający
• Irms znamionowy prąd załączany: 900 A w 440 V dla Obwód zasilający zgodnie z IEC 60947, 140 A prąd przemienny (AC) dla Obwód sterowania zgodnie z IEC 60947-5-1
• Znamionowy prąd wyłączalny: 900 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
• parametry bezpiecznika dobezpieczającego: 10 A gG dla Obwód sterowania zgodnie z IEC 60947-5-1, 100 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający, 100 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
• strata mocy na biegun: 3,7 W AC-3, 9,6 W AC-1, 3,7 W AC-3e
• Znamionowe napięcie izolacji [Ui]: Obwód sterowania: 600 V CSA certyfikowany, Obwód sterowania: 600 V UL certyfikowany, Obwód zasilający: 600 V CSA certyfikowany, Obwód zasilający: 600 V UL certyfikowany, Obwód sterowania: 690 V zgodnie z IEC 60947-1, Obwód zasilający: 690 V zgodnie z IEC 60947-1
• kategoria przepięciowa: III
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kV zgodnie z IEC 60947
• poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
• trwałość mechaniczna: 6000000 cykl
• rodzaj napięcia sterującego: AC w 50/60 Hz
• technologia cewki: Bez wbudowanego dwukierunkowego ochronnika diodowego
• zakres napięcia sterującego: 0,3...0,6 Uc -40…70 °C zniknięcie, odcięcie prąd przemienny (AC) 50/60 Hz, 0.8...1.1 Uc -40…60 °C eksploatacyjny prąd przemienny (AC) 50 Hz, 0.85...1.1 Uc -40…60 °C eksploatacyjny prąd przemienny (AC) 60 Hz, 1...1.1 Uc 60…70 °C eksploatacyjny prąd przemienny (AC) 50/60 Hz
• pobór mocy przyciąganie w VA: 140 VA 0,75 20 °C), 160 VA 0,75 20 °C)
• pobór mocy przy podtrzymaniu w VA: 13 VA 60 Hz 0,3 20 °C), 15 VA 50 Hz 0,3 20 °C)
• rozpraszanie ciepła: 4…5 W w 50/60 Hz dla Obwód sterowania
• czas pracy: 4...19 ms otwieranie, 12...26 ms zamykanie
• Maximum operating rate: 3600 cykl/h w <60 °C
• przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: sztywny, Obwód sterowania: zaciski śrubowe 2 1…4 mm² - sztywność kabla: sztywny, Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 1…4 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 1 1…2,5 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód sterowania: zaciski śrubowe 2 1…2,5 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód zasilający: zaciski śrubowe 1 2,5…25 mm² - sztywność kabla: sztywny, Obwód zasilający: zaciski śrubowe 2 2,5…16 mm² - sztywność kabla: sztywny, Obwód zasilający: zaciski śrubowe 1 2,5…25 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 2 2,5…16 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 1 2,5…25 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód zasilający: zaciski śrubowe 2 2,5…10 mm² - sztywność kabla: elastyczny z końcówką kablową
• Moment dokręcania: Obwód sterowania: 1,7 N.m - w zacisk śrubowy - przy pomocy śrubokręta płaska Ø 6 mm, Obwód sterowania: 1,7 N.m - w zacisk śrubowy - przy pomocy śrubokręta Philips nr 2, Obwód zasilający: 5 N.m - w zacisk śrubowy - przy pomocy śrubokręta płaska Ø 6 do Ø 8 mm, Obwód sterowania: 1,7 N.m - w zacisk śrubowy - przy pomocy śrubokręta Pozi Driv nr 2
• konfiguracja styku pomocniczego: 1 NO + 1 NC
• rodzaj styków pomocniczych: Typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1, typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• minimalne napięcie wyłączeniowe: 17 V dla Obwód sterowania
• minimalny prąd łączeniowy: 5 mA dla Obwód sterowania
• rezystancja izolacji: > 10 MΩ dla Obwód sterowania
• czas bez sygnalizacji: 1,5 ms podczas wyłączenia między zestykami NC i NO, 1,5 ms podczas załączenia między zestykami NC i NO
• podstawa montażowa: Płyta, Szyna
