[Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz, Obwód zasilający: <= 300 V prąd stały (DC)
Znamionowy prąd łączeniowy [Ie]: 60 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający, 40 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 40 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
[Uc] control circuit voltage: 230 V prąd przemienny (AC) 50/60 Hz
moc silnika w kW: 18,5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3), 11 kW w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3), 22 kW w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3), 22 kW w 500 V prąd przemienny (AC) 50/60 Hz (AC-3), 30 kW w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3), 9 kW w 400 V prąd przemienny (AC) 50/60 Hz (AC-4), 18,5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3e), 11 kW w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3e), 22 kW w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3e), 22 kW w 500 V prąd przemienny (AC) 50/60 Hz (AC-3e), 30 kW w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3e)
Moc silnika w KM: 5 hp w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 10 hp w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 30 hp w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 10 hp w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 3 hp w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 30 hp w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
Kod zgodności: LC1D
kombinacja styków: 3 NO
kompatybilność styku: M2
pokrywa ochronna: Z
Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 10 A w <60 °C dla obwód sygnalizacyjny, 60 A w <60 °C dla Obwód zasilający
Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 800 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
Znamionowy prąd wyłączalny: 800 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
[Icw] znamionowy prąd krótkotrwały wytrzymywany: 320 A w <40 °C - 10 s dla Obwód zasilający, 720 A w <40 °C - 1 s dla Obwód zasilający, 72 A w <40 °C - 10 min. dla Obwód zasilający, 165 A w <40 °C - 1 min. dla Obwód zasilający, 100 A - 1 s dla obwód sygnalizacyjny, 120 A - 500 ms dla obwód sygnalizacyjny, 140 A - 100 ms dla obwód sygnalizacyjny
parametry bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 80 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający, 80 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
średnia impedancja: 1,5 mOm - Ith 60 A 50 Hz dla Obwód zasilający
strata mocy na biegun: 2,4 W AC-3, 5,4 W AC-1, 2,4 W AC-3e
Znamionowe napięcie izolacji [Ui]: Obwód zasilający: 600 V CSA certyfikowany, Obwód zasilający: 600 V UL certyfikowany, Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1, Obwód sygnalizacyjny: 600 V CSA certyfikowany, Obwód sygnalizacyjny: 600 V UL certyfikowany, Obwód zasilający: 690 V zgodnie z IEC 60947-4-1
kategoria przepięciowa: III
Stopień zabrudzenia: 3
znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
trwałość mechaniczna: 6 Mcykli
trwałość elektryczna: 1,4 Mcykli 60 A AC-1 przy Ue <= 440 V, 1,5 Mcykli 40 A AC-3 przy Ue <= 440 V, 1,5 Mcykli 40 A AC-3e przy Ue <= 440 V
rodzaj napięcia sterującego: AC w 50/60 Hz STANDARD
technologia cewki: Bez wbudowanego modułu ogranicznika przepięć
pobór mocy przyciąganie w VA: 140 VA 60 Hz 0,75 20 °C), 160 VA 50 Hz 0,75 20 °C)
pobór mocy przy podtrzymaniu w VA: 13 VA 60 Hz 0,3 20 °C), 15 VA 50 Hz 0,3 20 °C)
rozpraszanie ciepła: 4…5 W w 50/60 Hz
czas pracy: 4...19 ms otwieranie, 12...26 ms zamykanie
Maximum operating rate: 3600 cykl/h w <60 °C
przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 1…2,5 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 1…4 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: stały bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 1…4 mm² - sztywność kabla: stały bez końcówki kablowej, Obwód zasilający: połączenie na wkręty 1 1…35 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód zasilający: połączenie na wkręty 2 1…25 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód zasilający: połączenie na wkręty 1 1…35 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód zasilający: połączenie na wkręty 2 1…25 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód zasilający: połączenie na wkręty 1 1…35 mm² - sztywność kabla: stały bez końcówki kablowej, Obwód zasilający: połączenie na wkręty 2 1…25 mm² - sztywność kabla: stały bez końcówki kablowej
Moment dokręcania: Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2, Obwód zasilający: 8 N.m - w złącza śrobowe EverLink BTR - kabel 25…35 mm² sześciokątny 4 mm, Obwód zasilający: 5 N.m - w złącza śrobowe EverLink BTR - kabel 1…25 mm² sześciokątny 4 mm, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2, Obwód zasilający: 2,5 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2
konfiguracja styku pomocniczego: 1 NO + 1 NC
rodzaj styków pomocniczych: Typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1, typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny
czas bez sygnalizacji: 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO, 1,5 ms podczas załączenia pomiędzy stykiem NZ a NO
podstawa montażowa: Szyna, Płyta

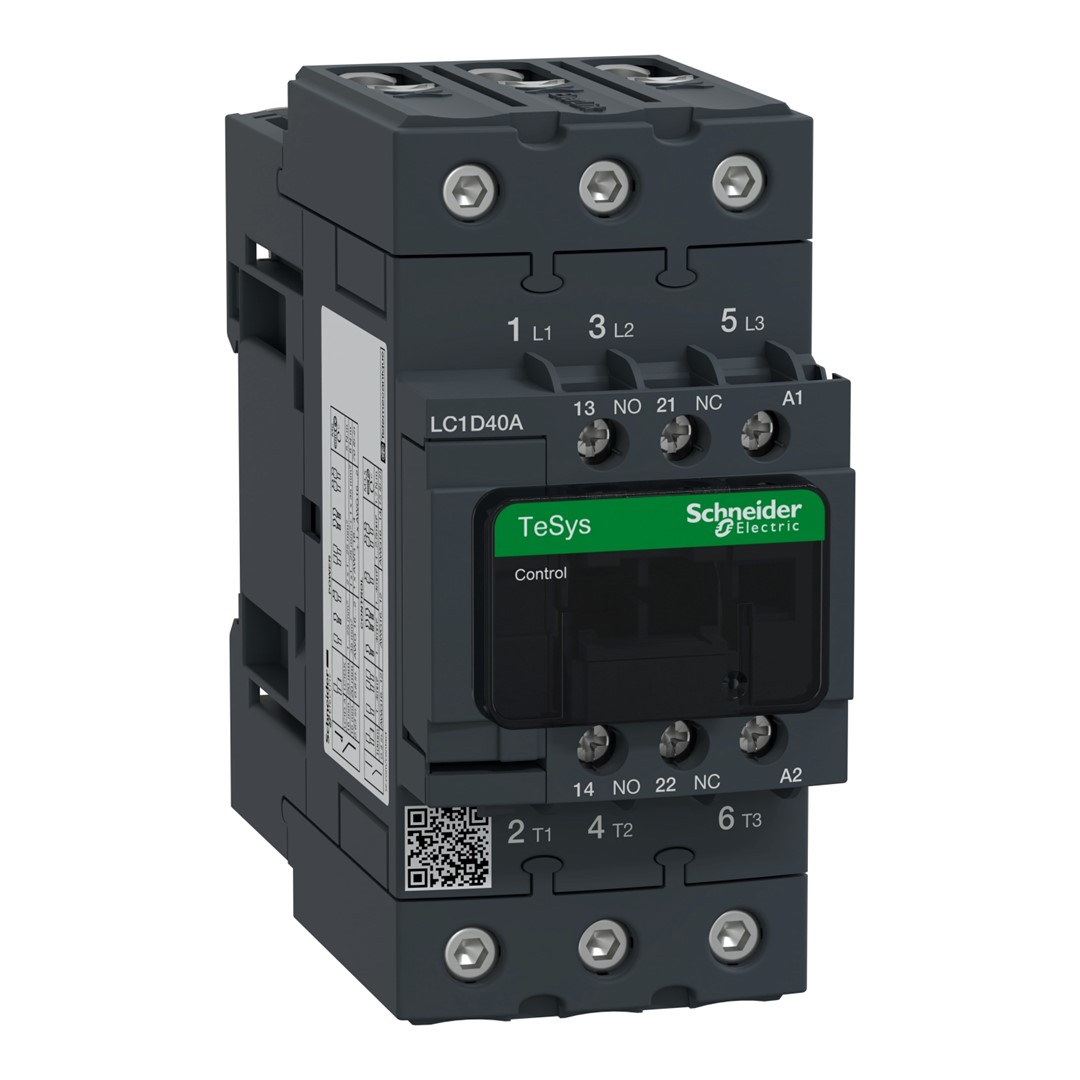

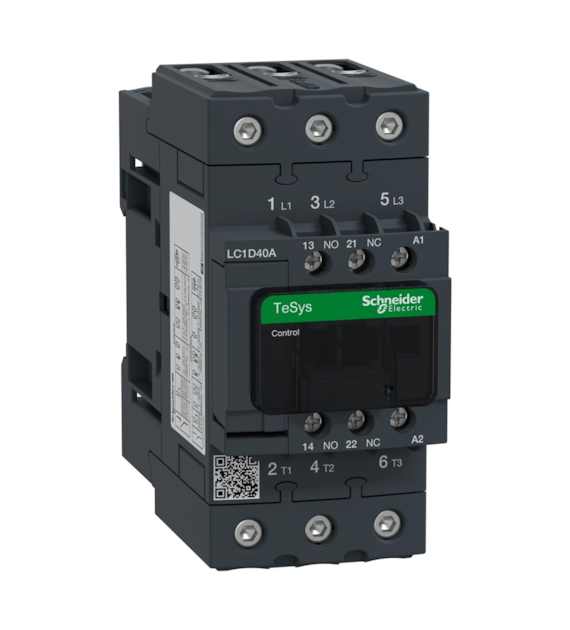

Stycznik mocy TeSys D 40A 3P 1NO 1NC cewka 230VAC zaciski EVK skrzynkowe
