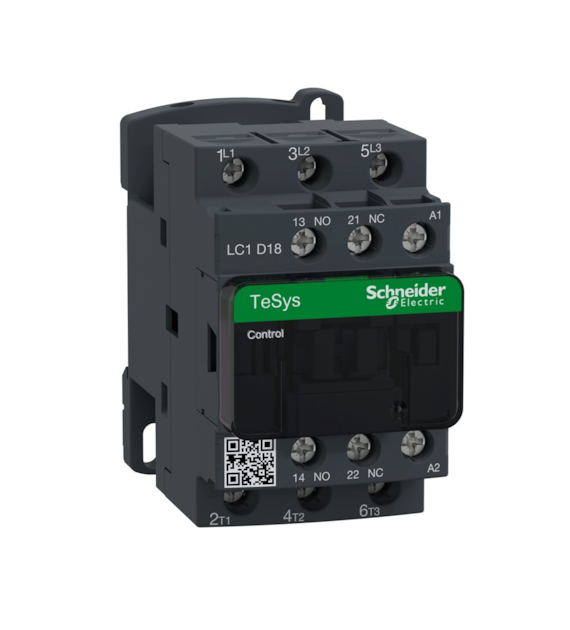

Stycznik mocy TeSys D AC3 18A 3P 1NO 1NC cewka 230VAC LC1D18P7 Schneider

Dane techniczne:

• Gama produktów: TeSys Deca
• Typ produktu lub komponentu: Stycznik
• skrócona nazwa urządzenia: LC1D
• zastosowanie: Sterowanie silnikiem, Obciążenie rezystancyjne
• Kategoria użytkowania: AC-3, AC-1, AC-4, AC-3e
• Opis biegunów: 3P
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz, Obwód zasilający: <= 300 V prąd stały (DC)
• Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 32 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający, 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
• [Uc] control circuit voltage: 230 V prąd przemienny (AC) 50/60 Hz
• moc silnika w kW: 4 kW w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3), 7,5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3), 9 kW w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3), 10 kW w 500 V prąd przemienny (AC) 50/60 Hz (AC-3), 10 kW w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3), 4 kW w 400 V prąd przemienny (AC) 50/60 Hz (AC-4), 4 kW w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3e), 7,5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3e), 9 kW w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3e), 10 kW w 500 V prąd przemienny (AC) 50/60 Hz (AC-3e), 10 kW w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3e)
• Moc silnika w KM: 1 hp w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 3 hp w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 5 hp w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 5 hp w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 10 hp w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 15 hp w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
• Kod zgodności: LC1D
• kombinacja styków: 3 NO
• kompatybilność styku: M2
• pokrywa ochronna: Z
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 10 A w <60 °C dla obwód sygnalizacyjny: 32 A w <60 °C dla Obwód zasilający
• Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 300 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 300 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 145 A w <40 °C - 10 s dla Obwód zasilający, 240 A w <40 °C - 1 s dla Obwód zasilający, 40 A w <40 °C - 10 min. dla Obwód zasilający, 84 A w <40 °C - 1 min. dla Obwód zasilający, 100 A - 1 s dla obwód sygnalizacyjny, 120 A - 500 ms dla obwód sygnalizacyjny, 140 A - 100 ms dla obwód sygnalizacyjny
• parametry bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 50 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający, 35 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
• średnia impedancja: 2,5 mOm - Ith 32 A 50 Hz dla Obwód zasilający
• strata mocy na biegun: 2,5 W AC-1, 0,8 W AC-3, 0,8 W AC-3e
• Znamionowe napięcie izolacji [Ui]: Obwód zasilający: 690 V zgodnie z IEC 60947-4-1, Obwód zasilający: 600 V CSA certyfikowany, Obwód zasilający: 600 V UL certyfikowany, Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1, Obwód sygnalizacyjny: 600 V CSA certyfikowany, Obwód sygnalizacyjny: 600 V UL certyfikowany
• kategoria przepięciowa: III
• Stopień zabrudzenia: 3
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
• poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
• trwałość mechaniczna: 15 Mcykli
• trwałość elektryczna: 1,65 Mcykli 18 A AC-3 przy Ue <= 440 V, 1 Mcykli 32 A AC-1 przy Ue <= 440 V, 1,65 Mcykli 18 A AC-3e przy Ue <= 440 V
• rodzaj napięcia sterującego: AC w 50/60 Hz STANDARD
• technologia cewki: Bez wbudowanego modułu ogranicznika przepięć
• zakres napięcia sterującego: 0,3...0,6 Uc -40…70 °C zniknięcie, odcięcie prąd przemienny (AC) 50/60 Hz, 0.8...1.1 Uc -40…60 °C eksploatacyjny prąd przemienny (AC) 50 Hz, 0.85...1.1 Uc -40…60 °C eksploatacyjny prąd przemienny (AC) 60 Hz, 1...1.1 Uc 60…70 °C eksploatacyjny prąd przemienny (AC) 50/60 Hz
• pobór mocy przyciąganie w VA: 70 VA 60 Hz 0,75 20 °C), 70 VA 50 Hz 0,75 20 °C)
• pobór mocy przy podtrzymaniu w VA: 7,5 VA 60 Hz 0,3 20 °C), 7 VA 50 Hz 0,3 20 °C)
• rozpraszanie ciepła: 2…3 W w 50/60 Hz
• czas pracy: 12...22 ms zamykanie, 4...19 ms otwieranie
• Maximum operating rate: 3600 cykl/h w <60 °C
• przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 1…4 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód sterowania: zaciski śrubowe 2 1…2,5 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód sterowania: zaciski śrubowe 1 1…4 mm² - sztywność kabla: stały bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 1…4 mm² - sztywność kabla: stały bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 1 1,5…6 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 2 1,5…6 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 1 1…6 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód zasilający: zaciski śrubowe 2 1…4 mm² - sztywność kabla: elastyczny z końcówką kablową, Obwód zasilający: zaciski śrubowe 1 1,5…6 mm² - sztywność kabla: stały bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 2 1,5…6 mm² - sztywność kabla: stały bez końcówki kablowej
• Moment dokręcania: Obwód zasilający: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm, Obwód zasilający: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2, Obwód zasilający: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2
• konfiguracja styku pomocniczego: 1 NO + 1 NC
• rodzaj styków pomocniczych: Typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1, typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
• minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
• rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny
• czas bez sygnalizacji: 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO, 1,5 ms podczas załączenia pomiędzy stykiem NZ a NO
• podstawa montażowa: Szyna, Płyta
