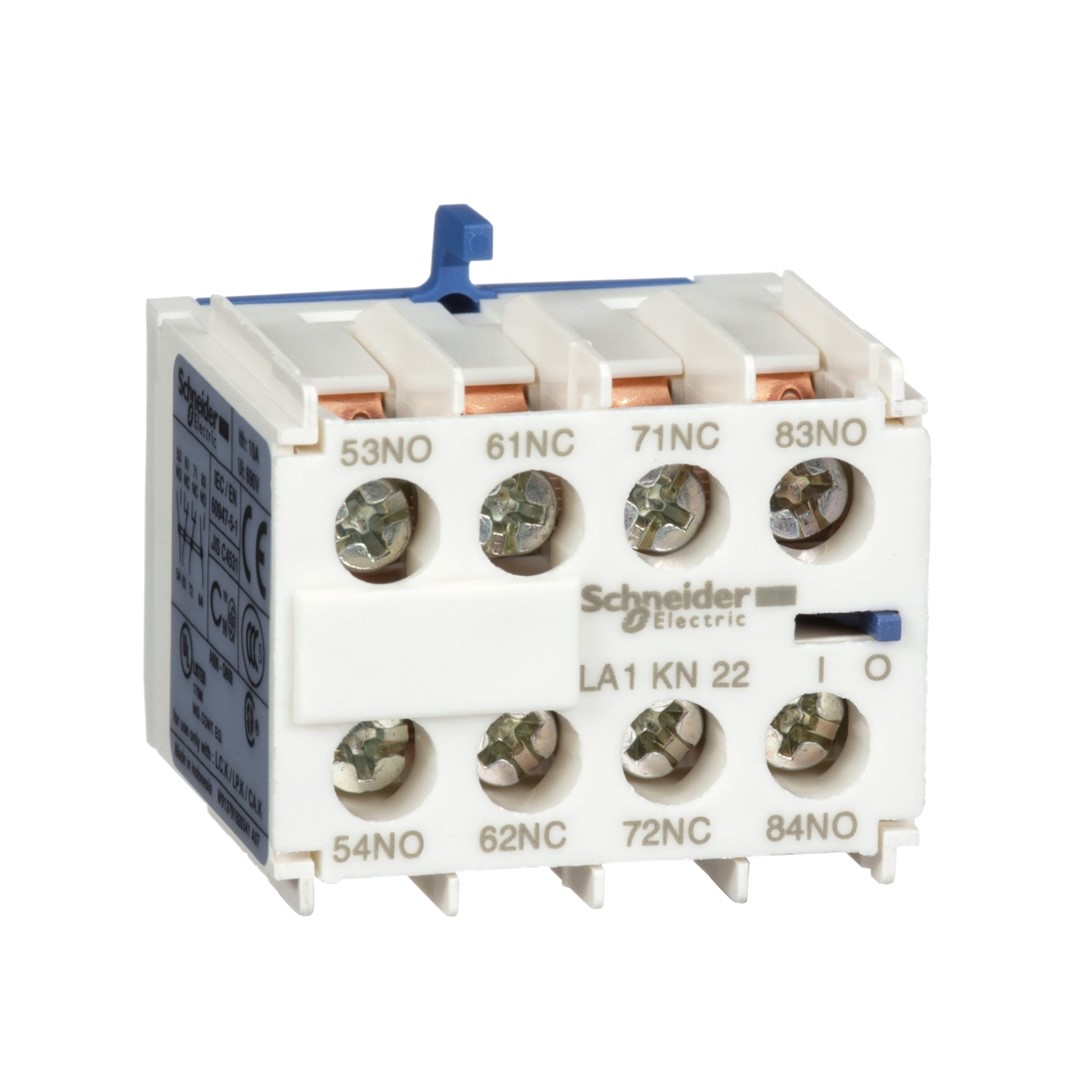

Blok styków pomocniczych bezzwłocznych TeSys K 2NO 2NC zaciski skrzynkowe LA1KN22 Schneider

Dane techniczne:

• Nazwa produktu: TeSys K
• Typ produktu lub komponentu: Dodatkowy blok styków
• skrócona nazwa urządzenia: LA1
• Zgodność gamy: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K
• miejsce montażu: Przednie
• kombinacja styków: 2 NO + 2 NZ
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 25...400 Hz
• Znamionowe napięcie izolacji [Ui]: 690 V zgodnie z IEC 60947-5-1, 600 V zgodnie z UL 60947-5-1, 600 V zgodnie z CSA C22.2 No 60947-5-1
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 10 A w <50 °C
• Normy: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1
• Certyfikaty produktu: CB Scheme, CCC, UL, CSA, CE, UKCA
• Irms znamionowy prąd załączany: 110 A w <= 690 V prąd przemienny (AC) zgodnie z IEC 60947
• dopuszczalne krótkotrwale wartości znamionowe: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
• parametry bezpiecznika dobezpieczającego: 10 A gG w <= 690 V zgodnie z IEC 60947
• minimalny prąd łączeniowy: 5 mA
• minimalne napięcie wyłączeniowe: 17 V
• odległość bez nakładania: 0,5 mm
• rezystancja izolacji: > 10 MΩ
• przyłącza - zaciski: Zaciski śrubowe 1 kabel (kable) 0,34…1,5 mm²elastyczny z końcówką kablową, Zaciski śrubowe 1 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej, Zaciski śrubowe 1 kabel (kable) 1,5…4 mm²sztywny, Zaciski śrubowe 2 kabel (kable) 0,34…1,5 mm²elastyczny z końcówką kablową, Zaciski śrubowe 2 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej, Zaciski śrubowe 2 kabel (kable) 1,5…4 mm²sztywny
• Moment dokręcania: 1,3 N.m - przy pomocy śrubokręta Philips nr 2, 1,3 N.m - przy pomocy śrubokręta Pozi Driv nr 2
• wysokość: 30 mm
• Szerokość: 38 mm
• głębokość: 35 mm
• Masa produktu: 0,045 kg
