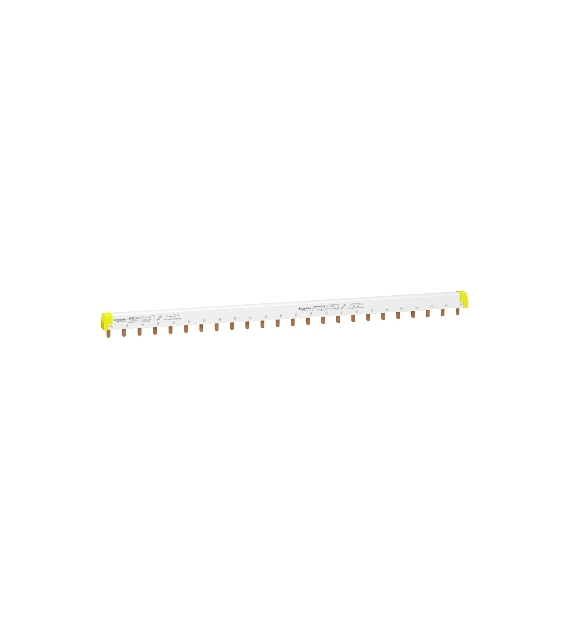

Szyna sztyftowa 100A 3P 24 moduły Acti9 A9XPH324 Schneider

Szyna sztyftowa A9XPH324 100A 3-biegunowa (trójbiegunowa), o numerze A9XPH324, 24 modułów do łączenia aparatury modułowej Acti9. Prąd obciążenia 100 A, kolorystyka biało-żółta: dopasowana do aparatury Acti9, ze wskazaniem na duże znaczenie osłon bocznych i zaślepek szyn w zakresie bezpieczeństwa.

Dane technicze:

• gama produktów: Acti9
• Typ produktu lub komponentu: Szyna grzebieniowa
• sposób montażu: Poziomy
• Kategoria akcesoriów / części oddzielnych: Akcesoria przyłączeniowe
• opis linii: 3L
• Length in 18 mm modules: 24
• Ilość podłączanych urządzeń: 8 żył 3 L
• konfiguracja biegunów dla 1 drogi: 1 3P
• rozstaw przyłączy: 18 mm
• typ podłączenia: Ząb
• odstęp między drogami: 54 mm
• oznakowanie: L1 L2 L3
• izolacja: Izolowany
• prezentacja urządzenia: Z możliwością odcięcia
• Znamionowy prąd łączeniowy [Ie]: 100 A w 40 °C
• [Ue] znamionowe napięcie łączeniowe: 415 V prąd przemienny (AC)
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) zgodnie z IEC 61439-2
• miejsce montażu: Góra lub spód na zaciski typu tunelowego, Góra lub spód na zacisk podwójny
• szerokość w modułach 9 mm: 48
• Szerokość: 430 mm
• kolor: Biały (RAL 9003)
• Zgodność gamy: Acti 9 (Acti9 iC60), Acti 9 (Acti9 iK60), Acti 9 (Acti9 iID), Acti 9 (Acti9 iID K), Acti 9 (Acti 9 iSW), Acti 9 (Acti 9 iSW-NA), Multi 9 (Multi 9 C60)
