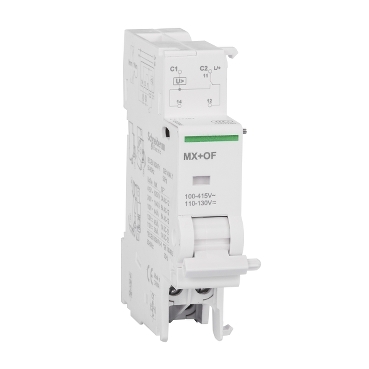

Wyzwalacz wzrostowy Acti9 ze stykiem MX+OF-230/400 1CO 100…415 VAC, 110…130 VDC A9N26946 Schneider

Wyzwalacz wzrostowy Acti9 + styk MX+OF-230/400 100-415 VAC 110-130 VDC, o numerze A9N26946, łączy funkcjonalność wyzwalacza wzrostowego oraz styku pomoczniczego, przemiennego. Dedykowany jest do Acti 9 C120, C60H-DC, DPN N Vigi. To urządzenie zawiera styk otwarty/zamknięty OF wskazujący położenie wyłącznika.

Dane techniczne:

• range of product: Acti 9
• Typ produktu lub komponentu: Wyzwolenie wyłączenia ze stykiem OZ
• skrócona nazwa urządzenia: MX + OF
• zestaw styków sygnałowych: 1 Z/O
• [In] prąd znamionowy: 3 A at 415 V, prąd przemienny (AC), 6 A at <= 240 V, prąd przemienny (AC)
• napięcie sterujące [Uc]: 100...415 V AC 50/60 Hz, 110...130 V DC
• szerokość w modułach 9 mm: 2
• Zgodność gamy: Acti 9 Acti 9 iDPN, Acti 9 Acti9 C120, Acti 9 Acti9 C40, Acti 9 Acti 9 C60H-DC, Acti 9 Acti 9 C60NA-DC, Acti 9 Acti 9 C60PV-DC, Acti 9 Acti9 DPN Vigi, Acti 9 Acti9 DT40, Acti 9 Acti9 DT60, Acti 9 Acti9 ID C40, Acti 9 Acti9 IDc, Acti 9 Acti9 ITG40, Acti 9 Acti9 ID, Acti 9 Acti 9 DPN
• sygnalizacja lokalna: Wskaźnik aktywności
• sposób montażu: Stacjonarny
• podstawa montażowa: 35 mm szyna symetryczna DIN
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra: tak
• wysokość: 82,5 mm
• Szerokość: 18 mm
• głębokość: 73,5 mm
• Masa produktu: 65 g
• kolor: Biały
• przyłącza - zaciski: Zacisk śrubowy (spód) - 2 kabel (kable) 1,5 mm² - elastyczny, Zacisk śrubowy (spód) - 2 kabel (kable) 1,5 mm² - elastyczny z tulejką, Zacisk śrubowy (spód) - 1 kabel (kable) 0,5…2,5 mm² - sztywny
• długość odizolowanego odcinka: 9 mm for spód connection
• Moment dokręcania: 1 N.m spód
• Kod zgodności: MX + OF
