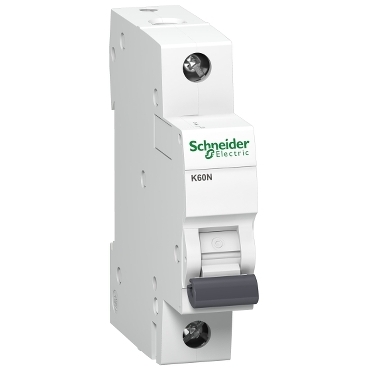

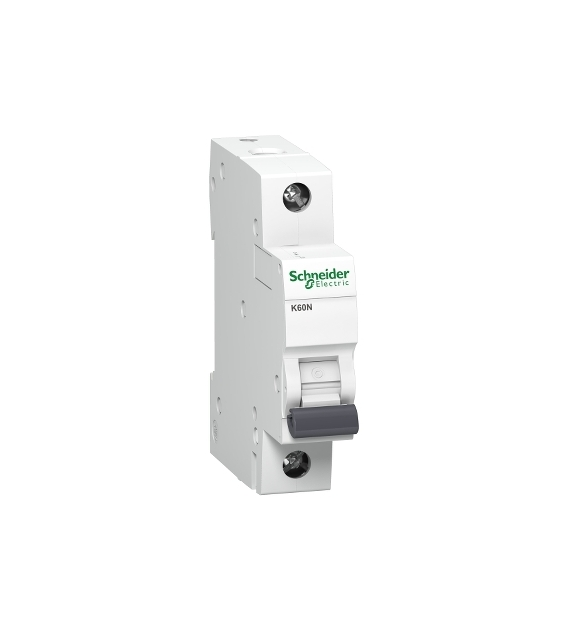

Wyłącznik nadprądowy K60 K60N-C6-1 C 6A 1-biegunowy A9K02106 Schneider

Wyłącznik nadprądowy serii K60N, o numerze A9K02106, K60N-C6-1, 1-biegunowy (jednobiegunowy), 6A, charakterystyka C, wytrzymałość zwarciowa 6kA, zapewnia ochronę przed zwarciami i przeciążeniami. Wyłącznik nadprądowy dopasowany do potrzeb budownictwa mieszkaniowego i podobnego. Podwójne zaciski od dołu (szyna + przewód). Karbowane zaciski zwiększające pewność podłączenia. Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu.

Dane techniczne:

• zastosowanie urządzenia: Dystrybucja
• gama produktów: Acti 9
• Nazwa produktu: Acti9 K60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• skrócona nazwa urządzenia: K60N
• Opis biegunów: 1P
• ilość zabezpieczonych biegunów: 1
• [In] prąd znamionowy: 6 A
• rodzaj sieci: Prąd przemienny (AC)
• technologia wyzwalacza: Termomagnetyczny
• charakterystyka: C
• zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• Kategoria użytkowania: Kategoria A zgodnie z IEC 60947-2
• funkcja izolacyjna: Tak zgodnie z EN/IEC 60898-1
• Normy: EN/IEC 60898-1
• Certyfikaty produktu: VDE, OVE
• częstotliwość sieci: 50/60 Hz
• górna granica wyzwalania magnetycznego: 5...10 x In: [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
• klasa ograniczenia: 3 zgodnie z EN/IEC 60898-1
• Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV zgodnie z EN/IEC 60898-1
• wskazanie położenia styku: NO
• typ sterowania: Dźwignia
• sygnalizacja lokalna: Bez
• sposób montażu: Stacjonarny
• podstawa montażowa: Szyna DIN
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: Strona dolna: połączenie podwójne
• szerokość w modułach 9 mm: 2
• wysokość: 81 mm
• Szerokość: 18 mm
• głębokość: 70 mm
• Masa produktu: 0,12 kg
• kolor: Biały
• trwałość mechaniczna: 20000 cykl
• trwałość elektryczna: 20000 cykl
• przyłącza - zaciski: Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…35 mm² sztywny, Zaciski typu tunelowego (po stronie zasilania) 0,5…35 mm² sztywny, Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…25 mm² elastyczny, Zaciski typu tunelowego (po stronie zasilania) 0,5…25 mm² elastyczny
• długość odizolowanego odcinka: 14 mm for góra lub dół connection
• Moment dokręcania: 3,5 N.m góra lub dół
• zabepieczenie różnicowoprądowe: Bez
