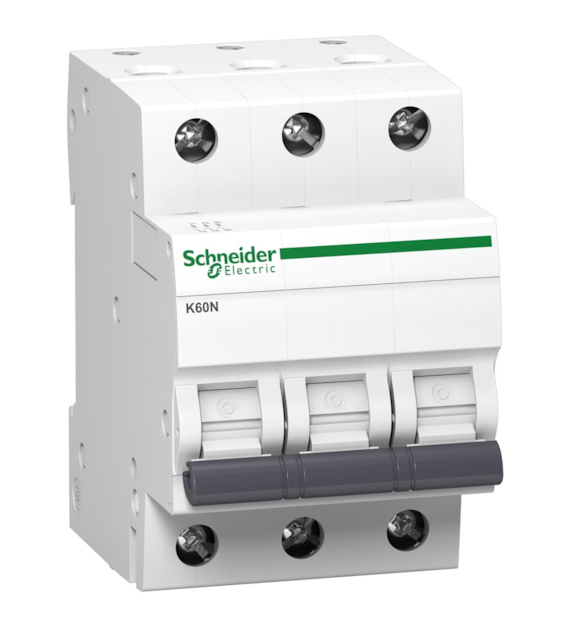

Wyłącznik nadprądowy K60 K60N-B16-3 B 16A 3-biegunowy A9K01316 Schneider

Dane techniczne:

• Nazwa produktu: Acti9 K60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• skrócona nazwa urządzenia: K60N
• Opis biegunów: 3P
• ilość zabezpieczonych biegunów: 3
• [In] prąd znamionowy: 16 A
• rodzaj sieci: Prąd przemienny (AC)
• technologia wyzwalacza: Termomagnetyczny
• charakterystyka: B
• zdolność wyłączania: 6000 A Icn w 400 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• Kategoria użytkowania: Kategoria A zgodnie z IEC 60947-2
• funkcja izolacyjna: Tak zgodnie z EN/IEC 60898-1
• Normy: EN/IEC 60898-1
• Certyfikaty produktu: OVE, VDE
• częstotliwość sieci: 50/60 Hz
• górna granica wyzwalania magnetycznego: 3...5 x In
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz
• klasa ograniczenia: 3 zgodnie z EN/IEC 60898-1
• Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV zgodnie z EN/IEC 60898-1
• wskazanie położenia styku: NO
• typ sterowania: Dźwignia
• sygnalizacja lokalna: Bez
• sposób montażu: Stacjonarny
• podstawa montażowa: Szyna DIN
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: Strona dolna: połączenie podwójne
• szerokość w modułach 9 mm: 6
• wysokość: 81 mm
• Szerokość: 54 mm
• głębokość: 70 mm
• Masa produktu: 0,36 kg
• kolor: Biały
• trwałość mechaniczna: 20000 cykl
• trwałość elektryczna: 20000 cykl
• przyłącza - zaciski: Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…35 mm² sztywny, Zaciski typu tunelowego (po stronie zasilania) 0,5…35 mm² sztywny, Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…25 mm² elastyczny, Zaciski typu tunelowego (po stronie zasilania) 0,5…25 mm² elastyczny
• długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Moment dokręcania: 3,5 N.m góra lub dół
• zabezpieczenie różnicowoprądowe: Bez
