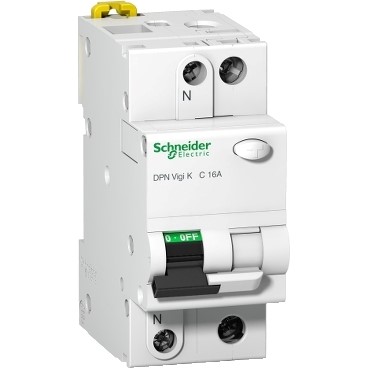

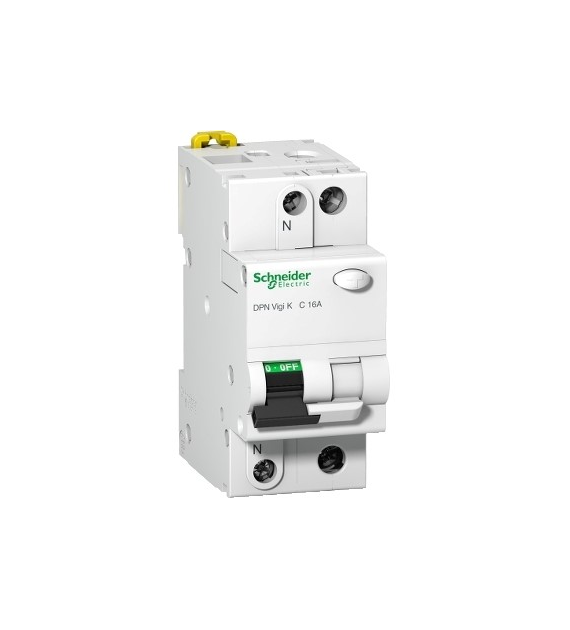

SCHNEIDER ACTI9 K60 DPNVigiK-B16-30-A kombinowany

Kategorie: Aparatura elektryczna \ Aparatura modułowa \ Wyłączniki różnicowoprądowe

Ceny

Cena katalogowa netto

425,00 PLN /szt.

Cena katalogowa brutto

522,75 PLN /szt.

Oznaczenia

Kod kreskowy

3606480569418

Symbol

1355305

Symbol towaru u dostawcy

A9D23616

SCHNEIDER ACTI9 K60 DPNVigiK-B16-30-A kombinowany

Opis

kombinowany 1P+N B16A 30mA Acti 9 DPN Vigi K A9D23616 Schneider

Pozwala na realizację ochrony przeciwporażeniowej oraz chroni przed zwarciami i przeciążeniami w instalacjach elektrycznych. . Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.

Parametry techniczne:

Gama produktów: Acti 9
Nazwa produktu: Acti 9 DPN Vigi K
Typ produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
Skrócona nazwa urządzenia: DPN Vigi K
Zastosowanie urządzenia: dystrybucja
Opis biegunów: 1P + N
Ilość zabezpieczonych biegunów: 1
Położenie neutralne: LEFT
[In] prąd znamionowy: 16 A
Rodzaj sieci: Prąd przemienny (AC)
Charakterystyka: B
Czułość na prąd upływu: 30 mA
Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
Typ zabezpieczenia różnicowoprądowego: Typ A
Zdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
Znak jakości: VDE

Parametry uzupełniające:

Lokalizacja urządzenia w systemie: Odejście
Częstotliwość sieci: 50 Hz
Znamionowe napięcie łączeniowe [Ue]: 220...240 V prąd przemienny (AC) 50 Hz
Granica wyzwalania magnetycznego: 3...5 x In
Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
Znamionowy prąd wyłączalny eksploatacyjny [Ics]: 6000 A 100 % Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
Znamionowa zdolność załączania i wyłączania: Idm 4500 A w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
Klasa ograniczenia: 3 zgodnie z EN/IEC 61009-2-1
Znamionowe napięcie izolacji [Ui]: 400 V prąd przemienny (AC) 50 Hz
Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
Wskazanie położenia styku: Tak
Typ sterowania: Dźwignia
Sygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
Sposób montażu: Zatrzaskowy
Podstawa montażowa: Szyna DIN
Szerokość w modułach 9 mm: 4
Kolor: biały
Trwałość mechaniczna: 20000 cykli
Trwałość elektryczna: 20000 cykli
Przyłącza - zaciski: zacisk typu tunelowego faza 1…25 mm² sztywny, zacisk typu tunelowego neutralny 1…16 mm² sztywny, zacisk typu tunelowego faza 1…16 mm² elastyczny, zacisk typu tunelowego neutralny 1…10 mm² elastyczny
Długość odizolowanego odcinka: 15 mm dla góra lub dół połączenie
Moment dokręcania: 2 N.m. top or bottom
Zabezpieczenie różnicowoprądowe: zintegrowane

Wymiary:

Wysokość: 81 mm
Szerokość: 36 mm
Głębokość: 72 mm
Masa produktu: 125 g

Wył kombinowany DPNVigiK-B16-30-A-1N
