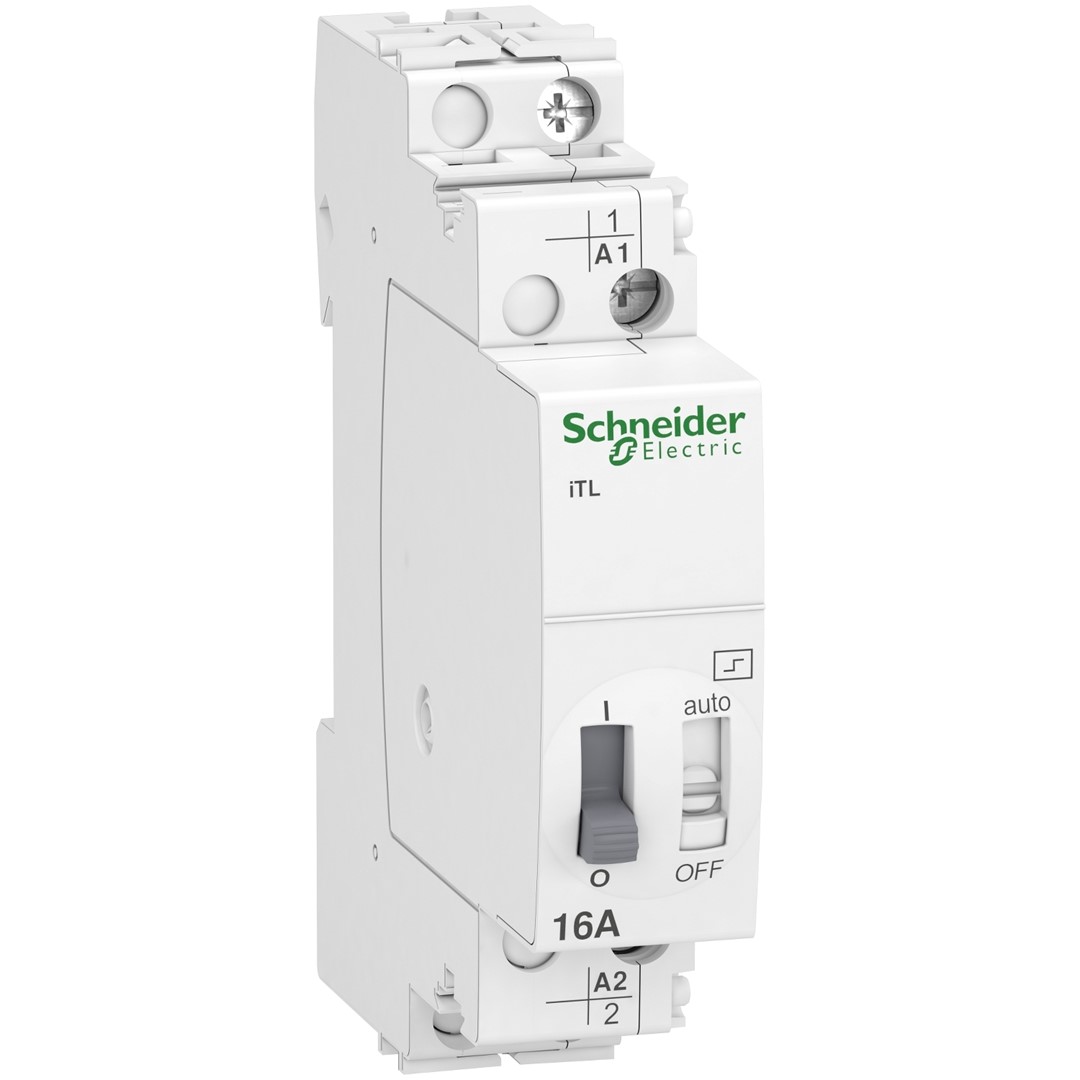

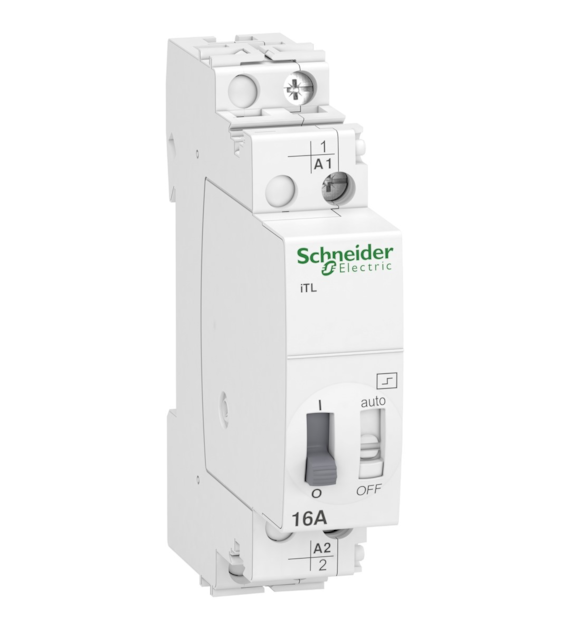

Przekaźnik impulsowy Acti9 iTL-16-10-230 16A 1NO 230VAC/110VDC A9C30811 Schneider

Przekaźnik impulsowy serii iTL, o numerze A9C30811, iTL-16-10-230, napięcie sterowania 230 VAC / 110 VDC, 1 styk zwierny, prąd znamionowy AC7A: 16A, d o sterowania obwodami elektrycznymi, wyposażony w przełączniki do ręcznego sterowania 0-1 oraz zablokowania sterowania zdalnego. Możliwość rozbudowy o styki pomocnicze.

Dane techniczne:

Nazwa produktu: Acti9 iTL
Typ produktu lub komponentu: Przekaźnik impulsowy
skrócona nazwa urządzenia: ITL
zastosowanie urządzenia: Standard
Pola: 1P
kombinacja styków: 1 NO
[In] prąd znamionowy: 16 A
rodzaj sieci: Prąd przemienny (AC)
napięcie sterujące [Uc]: 230...240 V AC 50/60 Hz, 110 V DC
częstotliwość sieci: 50/60 Hz
[Ue] znamionowe napięcie łączeniowe: 250 V prąd przemienny (AC) 50/60 Hz
typ sterowania: Sterowanie zdalne i ręczne, Odłączenie cewki
typ sygnału sterującego: Impuls
częstotliwość przełączania: 100 przełączeń/dzień, 5 operacji łączeniowych / minutę
czas trwania impulsu: 50 ms...1 s
rodzaj zdalnego sterowania: Przycisk podświetlany 3 mA
sygnalizacja lokalna: Wskaźnik zał/wył
sposób montażu: Stacjonarny
podstawa montażowa: Szyna DIN
szerokość w modułach 9 mm: 2
wysokość: 84 mm
Szerokość: 18 mm
głębokość: 60 mm
trwałość elektryczna: AC-21: 200000 cykl, AC-22: 100000 cykl
Straty mocy: 0,6 W
przyłącza - zaciski: Obwód sterowania: zaciski typu tunelowego 1 kabel (kable) 0,5…4 mm² sztywny, Obwód sterowania: zaciski typu tunelowego 1 kabel (kable) 0,5…4 mm² sztywny z końcówką kablową, Obwód sterowania: zaciski typu tunelowego 1 kabel (kable) 1…4 mm² elastyczny, Obwód sterowania: zaciski typu tunelowego 1 kabel (kable) 1…4 mm² elastyczny z tulejką, Obwód zasilający: zaciski typu tunelowego 1 kabel (kable) 1,5…4 mm² sztywny, Obwód zasilający: zaciski typu tunelowego 1 kabel (kable) 1,5…4 mm² sztywny z końcówką kablową, Obwód zasilający: zaciski typu tunelowego 1 kabel (kable) 1,5…4 mm² elastyczny, Obwód zasilający: zaciski typu tunelowego 1 kabel (kable) 1,5…4 mm² elastyczny z tulejką
długość odizolowanego odcinka: 11 mm
Moment dokręcania: 1 N.m
Zgodność gamy: Acti 9 iATEt, Acti 9 iATL4, Acti 9 iATLc, Acti 9 iATLc+s, Acti 9 iATLm, Acti 9 iATLs, Acti 9 iATLz, Acti 9 iETL iTL 16, Acti 9 iATLc+c, Acti 9 iATL24

Przekaźnik imp iTL-16-10-230 16A 1NO
