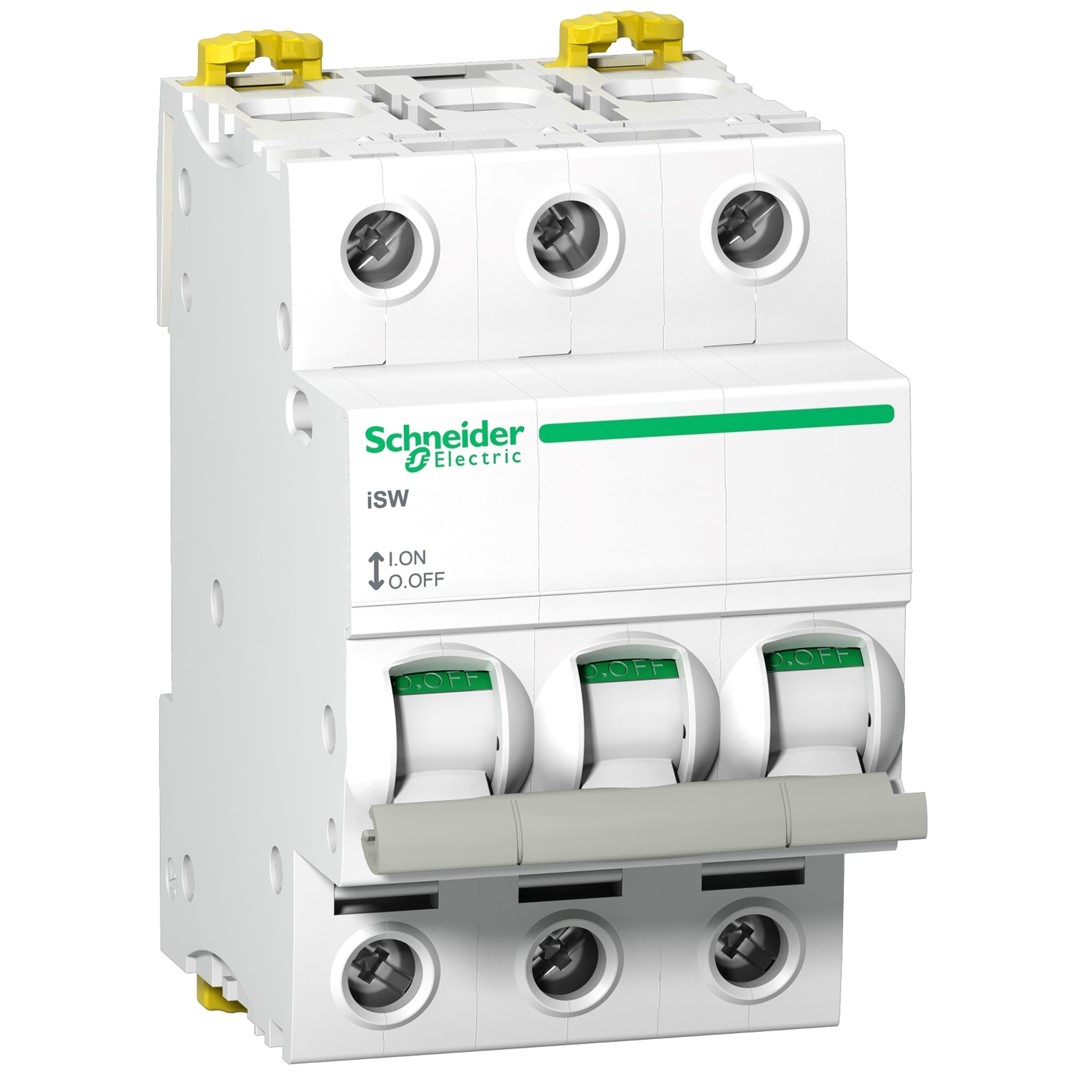

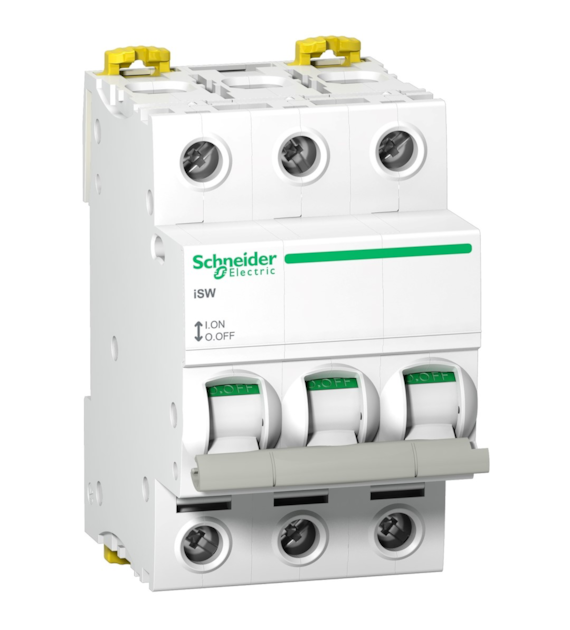

Rozłącznik izolacyjny Acti9 iSW-100-3 100A 3-biegunowy A9S65391 Schneider

Rozłącznik izolacyjny iSW-100-3, o numerze A9S65391, prąd znamionowy 100A, 3-biegunowy (trójbiegunowy), stosowany do rozłączania izolacyjnego obwodów i części instalacji elektrycznych.  Wyposażone we wskaźnik Visi-Safe potwierdzający otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, styk pomocniczy czy podstawę wtykową.

Dane techniczne:

• gama produktów: Acti9
• Nazwa produktu: Acti 9 iSW
• Typ produktu lub komponentu: Rozłącznik
• skrócona nazwa urządzenia: ISW
• zastosowanie urządzenia: Sterowanie, Izolacja
• Opis biegunów: 3P
• Kategoria użytkowania: AC-22A
• funkcja izolacyjna: Tak
• Znamionowy prąd łączeniowy [Ie]: 100 A w 415 V prąd przemienny (AC) 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 415 V prąd przemienny (AC) 50/60 Hz
• znamionowy prąd załączalny zwarciowy [Icm]: 5 kA rozłącznik izolacyjny samodzielny
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 1500 A
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV
• typ sterowania: Dźwignia
• sygnalizacja lokalna: Wskaźnik zał/wył
• wskazanie położenia styku: Tak
• sposób montażu: Stacjonarny
• podstawa montażowa: Szyna DIN
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra lub dół: tak
• szerokość w modułach 9 mm: 6
• wysokość: 85 mm
• Szerokość: 54 mm
• głębokość: 73 mm
• kolor: Biały
• trwałość mechaniczna: 20000 cykl
• trwałość elektryczna: 10000 cykl
• przyłącza - zaciski: Zaciski typu tunelowego (góra lub dół) - <= 1 x 50 mm² - sztywny, Zaciski typu tunelowego (góra lub dół) - <= 1 x 35 mm² - elastyczny, Zaciski typu tunelowego (góra lub dół) - <= 1 x 35 mm² - elastyczny z tulejką
• długość izolacji zdejmowanej z kabla: 9 mm
• Moment dokręcania: 3,5 N.m
