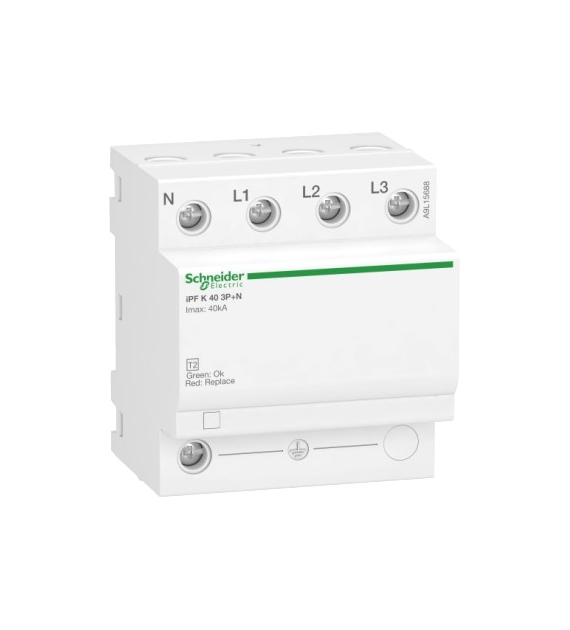

Ogranicznik przepięć Acti9 iPFK40-T2-3N 3+1-biegunowy Typ2 40 kA A9L15688 Schneider

Ogranicznik przepięć Acti9 iPF K o numerze referencji A9L15688 chroni instalacje elektryczne przed skutkami pośredniego wyładowania piorunowego oraz przed przepięciami łączeniowymi. Jest to ogranicznik przepięć typu 2. Jest wyposażony we wskaźnik sygnalizujący uszkod zenie po odprowadzeniu udaru. Ogranicznik Acti9 iPF K jest możliwy do zastosowania w systemach uziemienia TT i TN-S dzięki odpowiedniej budowie, na którą składa się iskiernik sumujący w torze N-PE oraz warystory w torach L-N. W połączeniu z wkładką bezpiecznikową, może być stosowany przy prądach zwarciowych do 25 kA. Maksymalny prąd wyładowczy Imax wynosi 40kA. Znamionowy prąd wyładowczy In wynosi 15kA. Ograniczniki w układzie połączeń 3+1 mogą być stosowane do instalacji 3-fazowych. Charakteryzują się bardzo niskim poziomem ochrony Up <= 1,5 kA.

Dane techniczne:

• range of product: Acti 9
• Nazwa produktu: Acti9 iPF K
• Typ produktu lub komponentu: Ochronnik przeciwprzepięciowy
• skrócona nazwa urządzenia: iPF K
• zastosowanie urządzenia: Dystrybucja
• Normy: IEC 61643-11:2011
• Certyfikaty produktu: CE, EAC
• Opis biegunów: 3P + N
• zdalna sygnalizacja: Bez
• rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
• system uziemienia: TT, TN-S
• klasa ochronnika przeciwprzep.: Typ 2
• technologia ochronnika przaciwprzep.: MOV + GDT
• [Ue] znamionowe napięcie łączeniowe: 230/400 V prąd przemienny (AC) (+/- 10 %) w 50/60 Hz
• [In] nominal discharge current: Tryb wspólny: 15 kA (L/PE), Tryb wspólny: 15 kA (N/PE), Tryb różnicowy: 15 kA (L/N)
• [Imax] maximum discharge current: Tryb wspólny: 40 kA L/PE, Tryb wspólny: 40 kA N/PE, Tryb różnicowy: 40 kA L/N
• największe trwałe napięcie pracy [Uc]: Tryb wspólny: 260 V N/PE, Tryb różnicowy: 340 V L/N
• napięciowy poziom ochrony [Up]: Tryb wspólny <1,5 kV typ 2 N/PE, Tryb różnicowy <1,5 kV typ 2 L/N
• przepięcie dorywcze [Ut]: 337 V L/N 5 s wytrzymałość, 442 V L/PE 5 s wytrzymałość, 1200 V N/PE 200 ms wytrzymałość, 1453 V L/PE 200 ms wytrzymałość
• rodzaj dobezpieczenia: Skojarzony wyłącznik iK60N 40 A krzywa C - Icu 6 kA, Powiązany bezpiecznik gG 63 A - Icu 25 kA
• napięcie obwodu sygnalizacyjnego: 0,25 A/250 V AC 50/60 Hz
• sposób montażu: Zatrzaskowy (szyna DIN)
• szerokość w modułach 9 mm: 8
• wysokość: 81 mm
• Szerokość: 72 mm
• głębokość: 69 mm
• Masa produktu: 420 g
• kolor: Biały (RAL 9003)
• [Ipe] Ground residual current: 0,003 mA
• przyłącza - zaciski: Zacisk typu tunelowego (góra lub dół) 25 mm² sztywny, Zacisk typu tunelowego (góra lub dół) 16 mm² elastyczny, Zacisk typu tunelowego (góra lub dół) 16 mm² elastyczny z tulejką
• długość odizolowanego odcinka: 11 mm
• Moment dokręcania: 3,5 N.m
