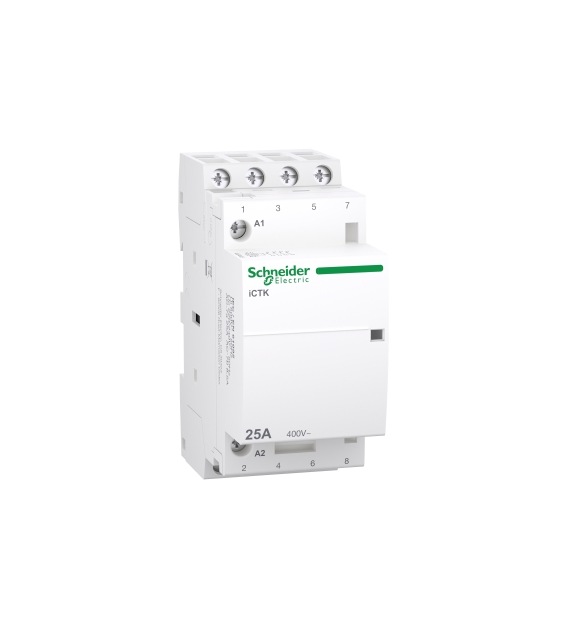

Stycznik modułowy Acti9 iCTK50-25-40-230 25A 4NO 50Hz 220/240 VAC bez możliwości rozbudowy o styki pomocnicze A9C40425 Schneider

Dane techniczne:

range of product: Acti9

Nazwa produktu: Acti9 iCTK

Typ produktu lub komponentu: Stycznik

skrócona nazwa urządzenia: iCTK

zastosowanie urządzenia: Silniki-ogrzewanie-oświetlenie

Poles: 4P

Znamionowy prąd łączeniowy [Ie]: 25 A AC-7A, 8,5 A AC-7B

kombinacja styków: 4 NO

rodzaj sieci: Prąd przemienny (AC)

typ sterowania: Zdalne sterowanie

napięcie sterujące [Uc]: 220...240 V AC 50 Hz

częstotliwość sieci: 50 Hz

[Ue] znamionowe napięcie łączeniowe: 400 V prąd przemienny (AC) 50 Hz

największa moc: 1,6 W w 400 V prąd przemienny (AC)

Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50 Hz

znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV

typ sygnału sterującego: Bistabilny

częstotliwość przełączania: 100 przełączeń/dzień

sygnalizacja lokalna: Wskaźnik aktywności

pobór mocy w stanie wstrzymania VA: 4,6 VA

moc rozruchu w VA: 34 VA

sposób montażu: Zatrzaskowy

podstawa montażowa: 35 mm szyna symetryczna DIN

szerokość w modułach 9 mm: 4

wysokość: 81 mm

Szerokość: 36 mm

głębokość: 68,5 mm

kolor: Biały

trwałość mechaniczna: 1000000 cykl

trwałość elektryczna: 80000 cykl IEC/EN 61095 25 A 50 Hz AC-7A, 25000 cykl IEC/EN 61095 8,5 A 50 Hz AC-7B, 30000 cykl IEC/EN 61095 50 Hz AC-7C, 80000 cykl EN/IEC 60947-4-1 50 Hz AC-1, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-3, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-5A, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-5B

przyłącza - zaciski: Obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5 mm² sztywny, Obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1…4 mm² elastyczny, Obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1,5…6 mm² sztywny, Obwód sterowania: zaciski typu tunelowego1 kabel (kable) 1,5…2,5 mm² sztywny, Obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5…2,5 mm² elastyczny

Moment dokręcania: Obwód sterowania: 0,8 N.m, Obwód zasilający: 0,8 N.m

Zgodność produktu: Bez dodatków

Kod zgodności: ICT

Stycznik modułowy, Acti9 iCTK50-25-40-230 25A 4NO 50Hz 220/240 VAC, bez możliwości rozbudowy o styki pomocnicze
