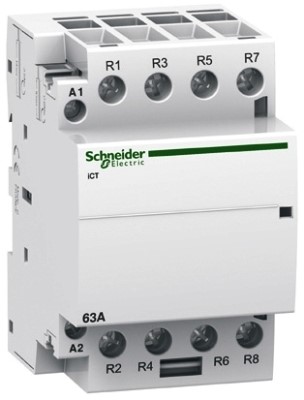

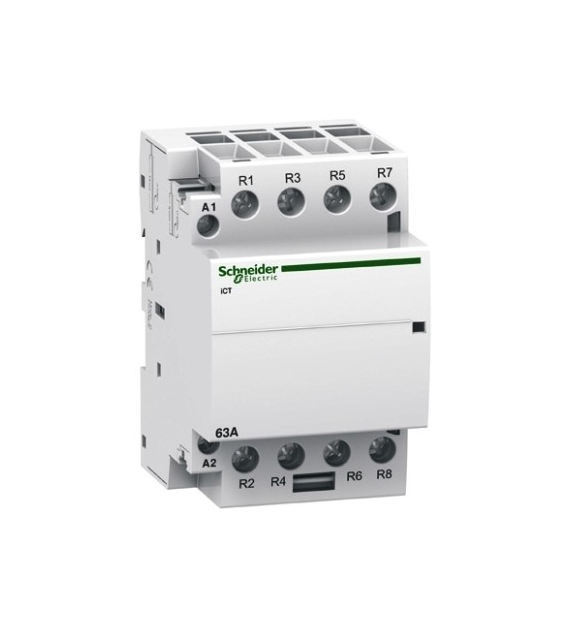

Stycznik modułowy Acti9 iCT50-25-40-230 25A 4NO 50Hz 220/240 VAC A9C20834 Schneider

Stycznik modułowy serii iCT, o numerze A9C20834, iCT50-25-40-230, napięcie sterowania 220/240 VAC 50Hz, 4 styki zwierne, prąd znamionowy AC7A: 25 A, do sterowania obwodami elektrycznymi. Optyczny wskaźnik stanu styków wyjściowych, możliwość rozbudowy o styki pomocnicze Jest to urządzenie zdalnego sterowania 4P z 4 stykami normalnie otwartymi.

Dane techniczne:

• Nazwa produktu: Acti9 iCT
• Typ produktu lub komponentu: Stycznik
• skrócona nazwa urządzenia: ICT
• zastosowanie urządzenia: Silniki-ogrzewanie-oświetlenie
• Poles: 4P
• Znamionowy prąd łączeniowy [Ie]: 25 A AC-7A, 8,5 A AC-7B
• kombinacja styków: 4 NO
• rodzaj sieci: Prąd przemienny (AC)
• typ sterowania: Zdalne sterowanie
• napięcie sterujące [Uc]: 220...240 V AC 50 Hz
• częstotliwość sieci: 50 Hz
• [Ue] znamionowe napięcie łączeniowe: 400 V prąd przemienny (AC) 50 Hz
• największa moc: 1,6 W w 400 V prąd przemienny (AC)
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• typ sygnału sterującego: Bistabilny
• częstotliwość przełączania: 100 przełączeń/dzień
• sygnalizacja lokalna: Wskaźnik aktywności
• straty mocy: 4,2 W
• pobór mocy w stanie wstrzymania VA: 4,6 VA
• moc rozruchu w VA: 34 VA
• sposób montażu: Zatrzaskowy
• podstawa montażowa: 35 mm szyna symetryczna DIN
• szerokość w modułach 9 mm: 4
• wysokość: 81 mm
• szerokość: 36 mm
• głębokość: 60 mm
• kolor: Biały
• trwałość mechaniczna: 1000000 cykl
• trwałość elektryczna: 100000 cykl IEC/EN 61095 25 A 50 Hz AC-7A, 30000 cykl IEC/EN 61095 8,5 A 50 Hz AC-7B, 30000 cykl IEC/EN 61095 50 Hz AC-7C, 100000 cykl EN/IEC 60947-4-1 50 Hz AC-1, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-3, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-5A, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-5B
• przyłącza - zaciski: Obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5 mm² sztywny, Obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1…4 mm² elastyczny, Obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1,5…6 mm² sztywny, Obwód sterowania: zaciski typu tunelowego1 kabel (kable) 1,5…2,5 mm² sztywny, Obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5…2,5 mm² elastyczny
• Moment dokręcania: Obwód sterowania: 0,8 N.m, Obwód zasilający: 0,8 N.m
• Zgodność produktu: IATEt, IACTs, IACTc, IACTp
• Kod zgodności: ICT
• Segment rynku: Małe obiekty handlowe, Budynki mieszkalne
