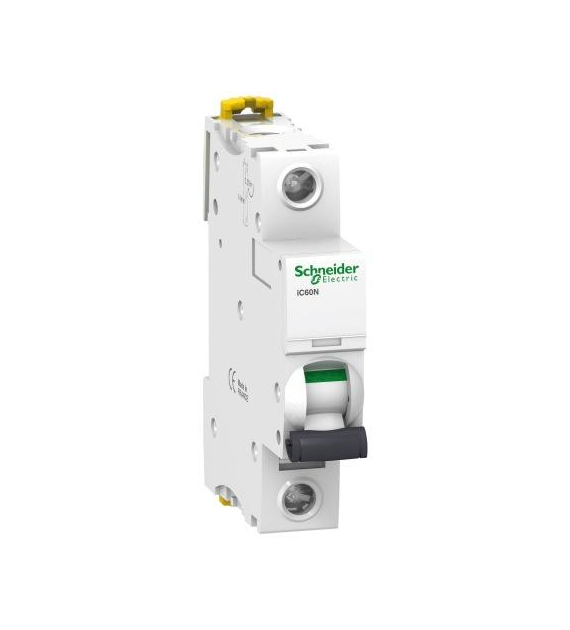

Wyłącznik nadprądowy Acti9 iC60N-C10-1 C 10A 1-biegunowy A9F04110 Schneider

Wyłącznik nadprądowy serii iC60N, o numerze A9F04110, iC60N-C10-1, 1-biegunowy (jednobiegunowy), 10A, charakterystyka C, wytrzymałość zwarciowa 6kA, zapewnia ochronę przed zwarciami i przeciążeniami. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdejmowanie z szyny DIN bez użycia narzędzi. Jego klasa ograniczenia 3 (zgodnie z normą EN/IEC60898-1) poprawia koszt ochrony obwodu odpływowego. Unikalny wskaźnik Visitrip skraca czas interwencji, pokazując uszkodzony obwód.

Dane techniczne:

• Nazwa produktu: Acti9 iC60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• skrócona nazwa urządzenia: IC60N
• Opis biegunów: 1P
• ilość zabezpieczonych biegunów: 1
• [In] prąd znamionowy: 10 A
• rodzaj sieci: Prąd przemienny (AC), Prąd stały (DC)
• technologia wyzwalacza: Termomagnetyczny
• charakterystyka: C
• zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1, 10 kA Icu w 60...72 V prąd stały (DC) zgodnie z EN/IEC 60947-2, 15 kA Icu w 12...60 V prąd stały (DC) zgodnie z EN/IEC 60947-2, 10 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2, 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2, 20 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2
• Kategoria użytkowania: Kategoria A zgodnie z EN 60898-1, Kategoria A zgodnie z IEC 60898-1
• funkcja izolacyjna: Tak zgodnie z EN 60898-1, Tak zgodnie z EN 60947-2, Tak zgodnie z IEC 60898-1, Tak zgodnie z IEC 60947-2
• Normy: EN 60898-1, IEC 60898-1, IEC 60947-2, EN 60947-2
• częstotliwość sieci: 50/60 Hz
• górna granica wyzwalania magnetycznego: 8 x In +/- 20 %
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 27 kA 75 % zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz, 7,5 kA 75 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz, 27 kA 75 % zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz, 7,5 kA 75 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz, 15 kA 75 % zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz, 15 kA 75 % zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz, 6000 A 100 % zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz, 6000 A 100 % zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz, 10 kA 100 % zgodnie z EN 60947-2 - 72 V prąd stały (DC), 10 kA 100 % zgodnie z IEC 60947-2 - 72 V prąd stały (DC), 15 kA 100 % zgodnie z EN 60947-2 - 12...60 V prąd stały (DC), 15 kA 100 % zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC)
• klasa ograniczenia: 3 zgodnie z EN 60898-1, 3 zgodnie z IEC 60898-1
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2, 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z EN 60947-2: 6 kV zgodnie z IEC 60947-2
• wskazanie położenia styku: Tak
• typ sterowania: Dźwignia
• sygnalizacja lokalna: Wskaźnik wyzwolenia
• podstawa montażowa: Szyna DIN
• szerokość w modułach 9 mm: 2
• wysokość: 91 mm
• Szerokość: 18 mm
• głębokość: 78,5 mm
• Masa produktu: 0,125 kg
• kolor: Biały
• trwałość mechaniczna: 20000 cykl
• trwałość elektryczna: 10000 cykl
• przyłącza - zaciski: Zacisk podwójny (góra lub dół) 1…25 mm² sztywny, Zacisk podwójny (góra lub dół) 1…16 mm² elastyczny
• długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Moment dokręcania: 2 N.m góra lub dół
• zabezpieczenie różnicowoprądowe: Bez
