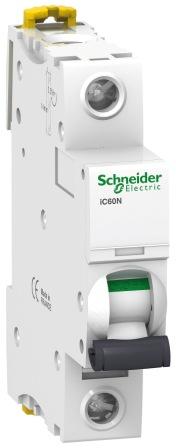

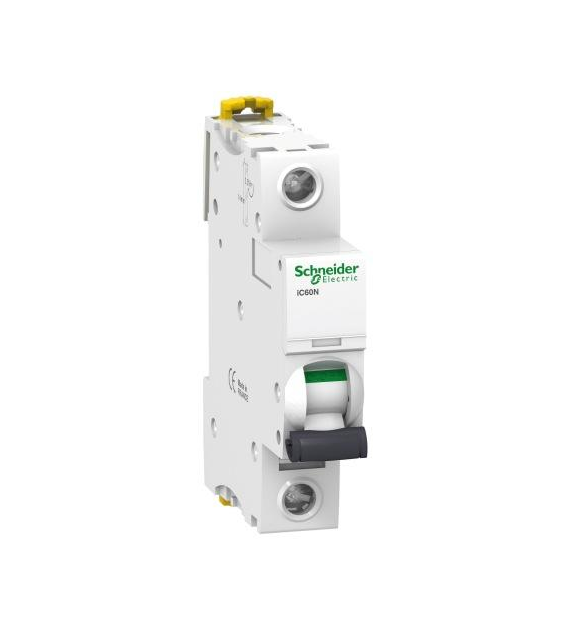

Wyłącznik nadprądowy Acti9 iC60N-B10-1 B 10A 1-biegunowy A9F03110 Schneider
Dane techniczne:
zastosowanie urządzenia: Dystrybucja
gama produktów: Acti 9
Nazwa produktu: Acti9 iC60
Typ produktu lub komponentu: Wyłącznik nadprądowy
skrócona nazwa urządzenia: IC60N
Opis biegunów: 1P
ilość zabezpieczonych biegunów: 1
[In] prąd znamionowy: 10 A
rodzaj sieci: Prąd przemienny (AC), Prąd stały (DC)
technologia wyzwalacza: Termomagnetyczny
charakterystyka: B
zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1, 10 kA Icu w 60...72 V prąd stały (DC) zgodnie z EN/IEC 60947-2, 15 kA Icu w 12...60 V prąd stały (DC) zgodnie z EN/IEC 60947-2, 10 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2, 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2, 20 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2
Kategoria użytkowania: Kategoria A zgodnie z EN 60898-1, Kategoria A zgodnie z IEC 60898-1
funkcja izolacyjna: Tak zgodnie z EN 60898-1, Tak zgodnie z EN 60947-2, Tak zgodnie z IEC 60898-1, Tak zgodnie z IEC 60947-2
Normy: EN 60898-1, IEC 60947-2, EN 60947-2, IEC 60898-1
częstotliwość sieci: 50/60 Hz
górna granica wyzwalania magnetycznego: 4 x In +/- 20 %
[Ics] znamionowy prąd wyłączalny eksploatacyjny: 27 kA 75 % zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz, 7,5 kA 75 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz, 27 kA 75 % zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz, 7,5 kA 75 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz, 15 kA 75 % zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz, 15 kA 75 % zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz, 6000 A 100 % zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz, 6000 A 100 % zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz, 10 kA 100 % zgodnie z EN 60947-2 - 72 V prąd stały (DC), 10 kA 100 % zgodnie z IEC 60947-2 - 72 V prąd stały (DC), 15 kA 100 % zgodnie z EN 60947-2 - 12...60 V prąd stały (DC), 15 kA 100 % zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC)
klasa ograniczenia: 3 zgodnie z EN 60898-1, 3 zgodnie z IEC 60898-1
Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2, 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z EN 60947-2, 6 kV zgodnie z IEC 60947-2
wskazanie położenia styku: Tak
typ sterowania: Dźwignia
sygnalizacja lokalna: Wskaźnik wyzwolenia
podstawa montażowa: Szyna DIN
szerokość w modułach 9 mm: 2
wysokość: 91 mm
Szerokość: 18 mm
głębokość: 78,5 mm
Masa produktu: 0,125 kg
kolor: Biały
trwałość mechaniczna: 20000 cykl
trwałość elektryczna: 10000 cykl
przyłącza - zaciski: Zacisk podwójny (góra lub dół) 1…25 mm² sztywny, Zacisk podwójny (góra lub dół) 1…16 mm² elastyczny
długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
Moment dokręcania: 2 N.m góra lub dół
zabezpieczenie różnicowoprądowe: Bez
Wyłącznik nadprądowy Acti9 iC60N-B10-1 B 10A 1-biegunowy
