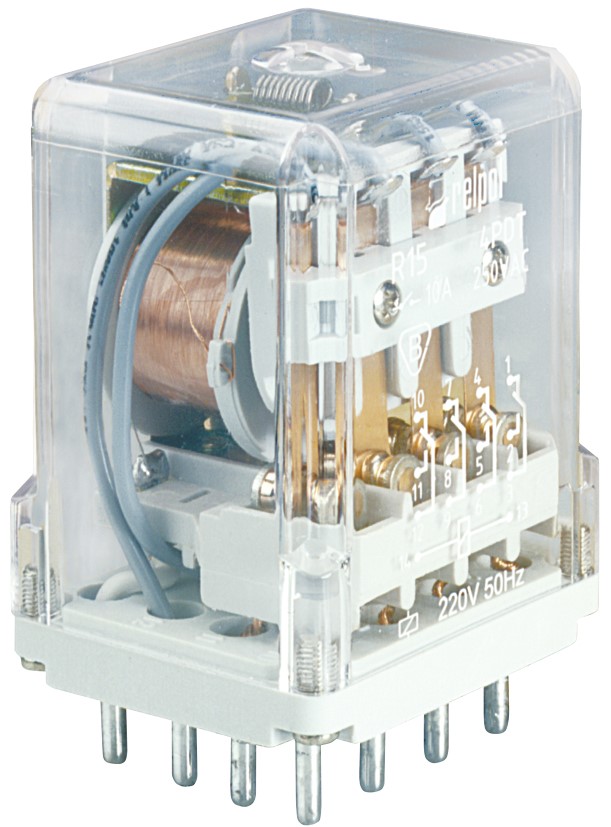

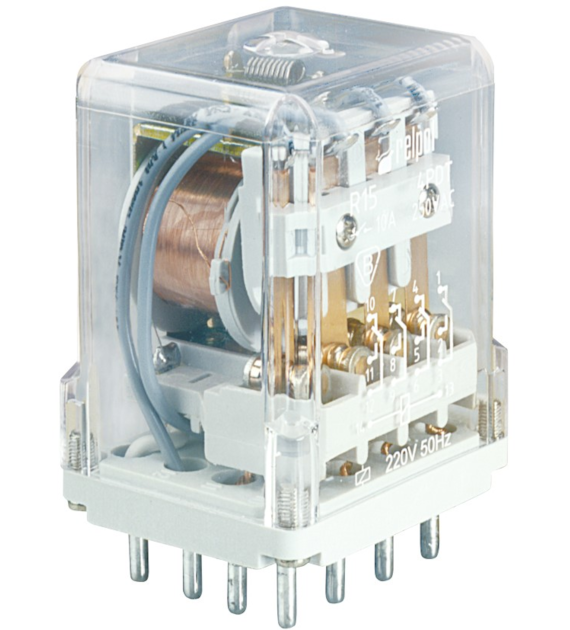

Przekaźnik elektromagnetyczny przemysłowy małogabarytowy do gniazda wtykowego 4P 10A 24V AC R15-1014-23-3024 611279 Relpol

Dane techniczne:

• materiał styków: AgCdO
• ilość i rodzaj zestyków: 4P (przełączne)
• stopień ochrony obudowy IP: 40
• sposób podłączenia: do gniazd wtykowych
• napięcie znamionowe cewki: 24 V AC
• rezystancja cewki: 72 Ω (przy 20 °C)
• tolerancja rezystancji: ± 15 %
• roboczy zakres napięcia zasilania: 19.2 V AC / 26.4 V AC minimalne / maksymalne
• (przy 20 / 55 °C)
• wyposażenie dodatkowe: brak
• znamionowe napięcie zestyków AC: 250 V
• maksymalne napięcie zestyków AC: 440 V
• minimalne napięcie zestyków: 10 V
• znamionowy prąd (moc) obciążenia AC1: 10 A / 250 V AC
• znamionowy prąd (moc) obciążenia DC1: 10 A / 24 V DC
• minimalny prąd zestyków: 10 mA
• maksymalny prąd załączania: 20 A
• obciążalność prądowa trwała zestyku: 10 A
• maksymalna moc łączeniowa AC1: 2500 VA
• minimalna moc łączeniowa: 0.5 W
• maksymalna częstość łączeń przy obciążeniu znamionowym AC1: 1200 cykli / godzinę
• maksymalna częstość łączeń bez obciążenia: 12000 cykli / godzinę
• znamionowy pobór mocy cewki: 2.8 VA (50 Hz)
• znamionowe napięcie izolacji: 250 V AC
• znamionowe napięcie udarowe: 2500 V 1.2 / 50 μs
• kategoria przepięciowa: III
• stopień zanieczyszczenia izolacji: 3
• czas zadziałania: 12 milisekund
• czas powrotu: 10 milisekund
• trwałość łączeniowa AC1: > 2 x 105 10 A, 250 V AC
• trwałość mechaniczna (cykle): > 2 x 107
• wymiary: 35 x 42.5 x 54.5 mm
• temperatura otoczenia (składowania): od -40 do +85 °C
• temperatura otoczenia (pracy): od -40 do +55 °C
• ochrona przed oddziaływaniem środowiska: RTI
• odporność na udary: 10 g
• odporność na wibracje: 5 g 10 - 150 Hz
• maksymalna temperatura kąpieli lutowniczej: 270 °C
• maksymalny czas lutowania: 5 sekund
• wyjście - wyprowadzenia: 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11)
• wejście / cewka - wyprowadzenia: A1(13) - A2(14)
