Złączki kablowe miedziane służą do łączenia żył miedzianych. Zwiększają bezpieczeństwo i trwałość połączenia. Do złączenia żył kabli miedzianych “na zakładkę´” służą złączki kablowe miedziane równolegle ZW. W branży ciepłowniczej złączki ZCS 4 służą do wykonywania instalacji alarmowych rur preizolowanych. Złączki z literą “O” w symbolice mają zastosowanie w napięciach 10 ÷ 30kV.
Montaż
Aby trwale zamocować złączkę, należy zaprasować ją przy użyciu odpowiedniej prasy (w przypadku żył sektorowych należy najpierw przeformować żyłę na okrągło).
DANE TECHNICZNE:
Pełna zgodność ze standardem DIN 46 267 dla typów DZ, DZs, w przypadku pozostałych złączek wg standardu DIN zgodność dotyczy części rurowej.
Materiał: rury i pręty miedziane w gatunku Cu-ETP wg PN-EN 13600, PN-EN 13601.
Izolacja wykonana z PCV oraz dla złączek typu ZKIT, z polietylenu sieciowanego radiacyjnie o temperaturze pracy od - 55°C do +105°C.

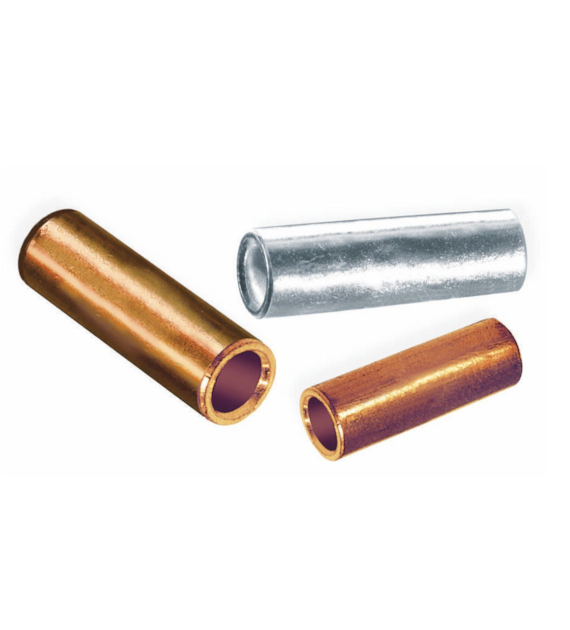

Z – złączki kablowe miedziane bez pokrycia galwanicznego
Zs – złączki kablowe miedziane cynowane galwanicznie
| Przekrój żyły [mm2] | Nazwa produktu | Indeks | Nazwa produktu | Indeks | Pakowanie | Wymiary [mm] | ||
| [szt.] | D | d | L | |||||
| 0,5 ÷ 1,5 | - | 01-200-00 | Zs 1 | 01-216-02 | 100 | 3,7 | 1,8 | 16 |
| 1,5 ÷ 2,5 | Z 2,5 | 01-201-00 | Zs 2,5 | 01-216-00 | 100 | 4,0 | 2,4 | 15 |
| 4 | Z 4 | 01-202-00 | Zs 4 | 01-217-00 | 100 | 4,5 | 2,9 | 15 |
| 6 | Z 6 | 01-203-00 | Zs 6 | 01-218-00 | 100 | 5,9 | 4,0 | 25 |
| 10 | Z 10 | 01-204-00 | Zs 10 | 01-219-00 | 100 | 6,6 | 4,5 | 30 |
| 16 | Z 16 | 1-205-00 | Zs 16 | 1-220-00 | 50 | 8,5 | 5,5 | 29 |
| 25 | Z 25 | 1-206-00 | Zs 25 | 1-221-00 | 50 | 10,0 | 7,0 | 33 |
| 35 | Z 35 | 1-207-00 | Zs 35 | 1-222-00 | 50 | 12,0 | 8,5 | 39 |
| 50 | Z 50 | 1-208-00 | Zs 50 | 1-223-00 | 20 | 14,0 | 10,0 | 45 |
| 70 | Z 70 | 1-209-00 | Zs 70 | 1-224-00 | 20 | 16,5 | 12,1 | 47 |
| 95 | Z 95 | 1-210-00 | Zs 95 | 1-225-00 | 20 | 18,0 | 13,6 | 53 |
| 120 | Z 120 | 1-211-00 | Zs 120 | 1-226-00 | 10 | 19,5 | 15,1 | 64 |
| 150 | Z 150 | 1-212-00 | Zs 150 | 1-227-00 | 10 | 21,0 | 16,5 | 68 |
| 185 | Z 185 | 1-213-00 | Zs 185 | 1-228-00 | 10 | 24,0 | 19,0 | 75 |
| 240 | Z 240 | 1-214-00 | Zs 240 | 1-229-00 | 10 | 26,0 | 21,0 | 85 |
| 300 | Z 300 | 1-215-00 | Zs 300 | 1-230-00 | 1 | 30,0 | 24,0 | 100 |
