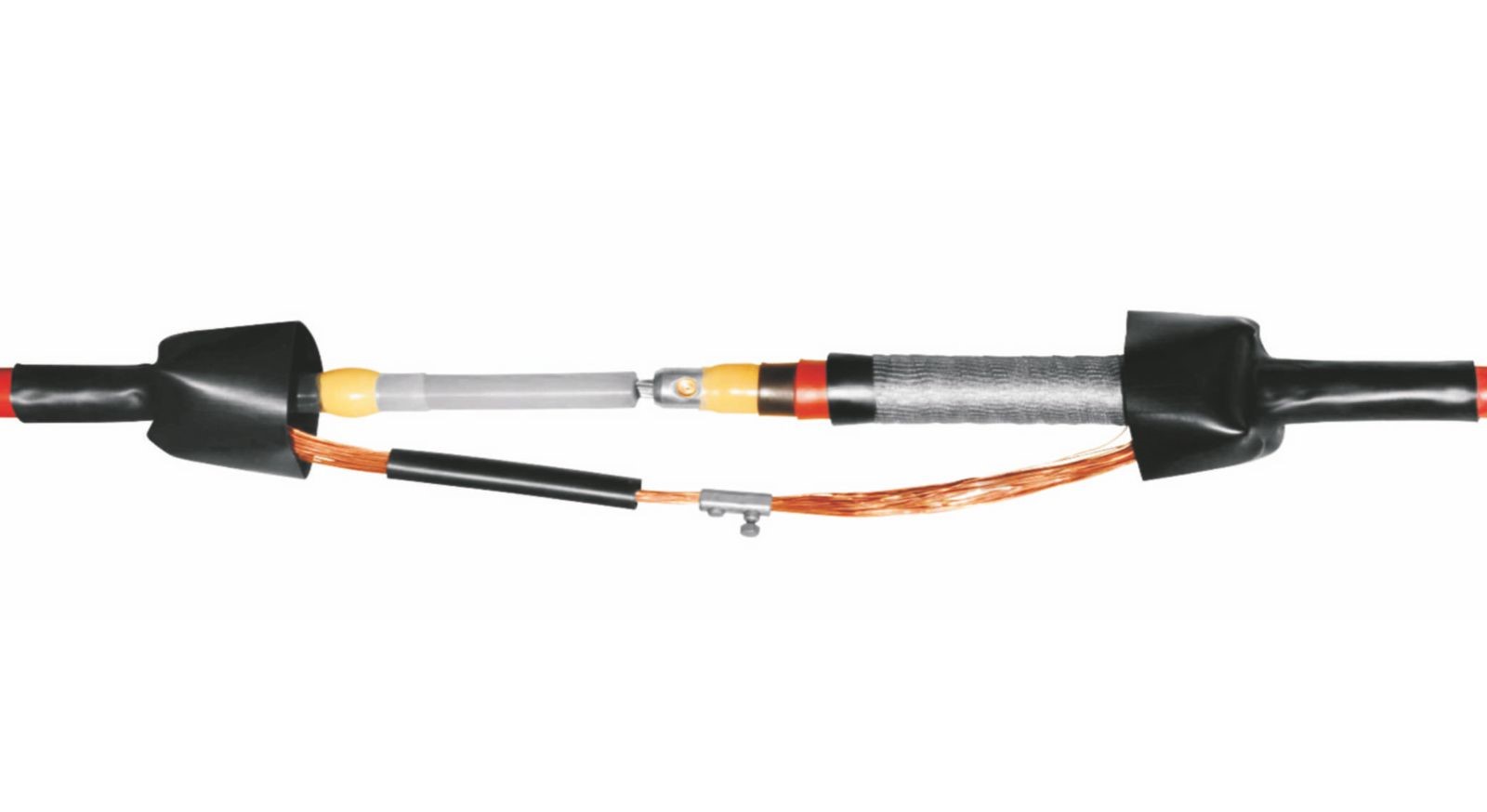

W skład zestawu wchodzą masy sterujące, nawijane na zakończenia ekranów oraz na powierzchnię złączki, których zadaniem jest wstępne wysterowanie pola elektrycznego oraz wypełnienie przestrzeni miedzy końcami izolacji a złączką.
Mufa zawiera rurę sterującą odpowiednio kształtującą rozkład sił pola elektrycznego na całej długości złącza, rurę izolacyjną oraz rurę podwójną, posiadającą zintegrowane ze sobą wewnętrzna warstwę izolacyjną oraz zewnętrzną półprzewodzącą. Warstwa półprzewodząca odtwarza ekran kabla oraz zwiększa siłę docisku warstwy izolacyjnej, zapewniając doskonałe przyleganie wszystkich rur w mufie.
Na całej długości mufy nawijana jest siatka miedziana zwiększająca wytrzymałość mechaniczną mufy oraz poprawiająca odprowadzenie ciepła z żyły powrotnej.
Żyła powrotna łączona jest złączką śrubową lub prasowaną zabezpieczoną dodatkowo rurą termokurczliwą.
Odtworzenie powłoki kabla następuje za pomocą grubościennej rury termokurczliwej z klejem termotopliwym, zapewniającym dobre przyleganie rury do zewnętrznej powłoki kabla.
Mufy uszczelniane są na końcach plastyczną masą, chroniącą przed wnikaniem wilgoci.
Dane techniczne:
