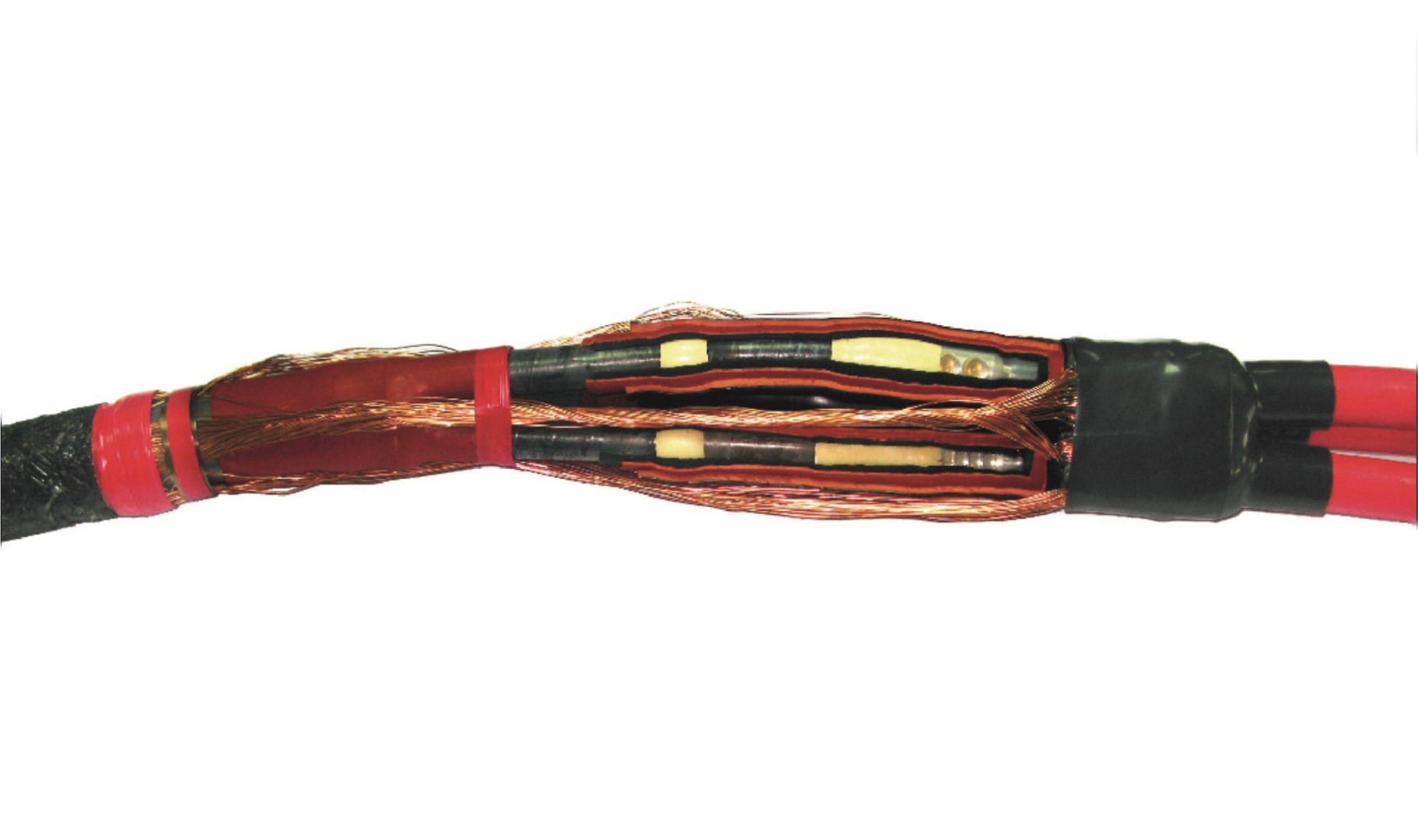

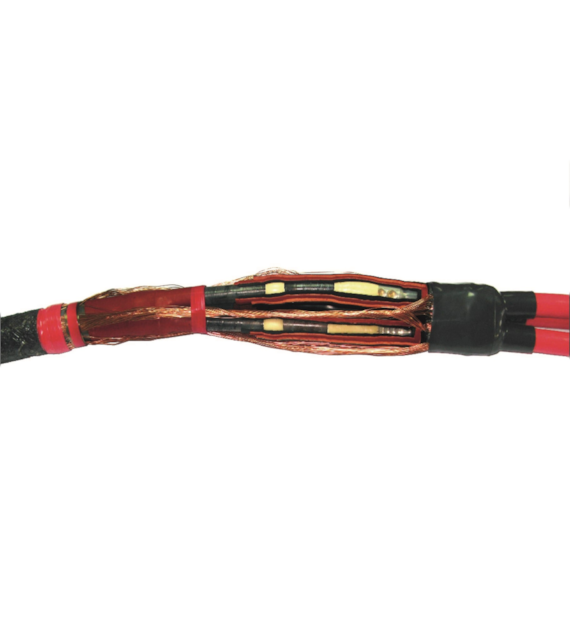

Mufa przejściowa z opancerzonego kabla 3-żyłowego o ekranowanej izolacji papierowej z syciwem nieściekającym i wspólnej powłoce metalowej na trzy 1-żyłowe kable o wytłaczanej, ekranowanej izolacji polimerowej i żyłami powrotnymi z drutów JHP-20-CF/CXd 3/1 95-240/95-240 1szt REDPOL

Przeznaczenie:   do łączenia kabli typu: H(A)KnF(t, p)A, H(A)KnF(t, p)y, H(A)Kny z kablami YH(A)KXS, XH(A)KXS, XUH(A)KXS, XRUH(A)KXS.

Na etapie przygotowania kabli do montażu, kabel o izolacji papierowej transformowany jest na kabel polimerowy przy pomocy bezbarwnych rur cienkościennych oraz kształtki trójpalczastej. Żyły łączone są złączkami szczelnymi (z przegrodą). Mufa w swoim składzie posiada masy i rury sterujące, które mają za zdanie wysterować pole elektryczne na złączkach, zakończeniach ekranów indywidualnych żył oraz na zakończeniu powłoki metalowej. Rury izolacyjne zwiększają wytrzymałość elektryczną konstrukcji, rury podwójne odtwarzają ekrany indywidualne żył. Zaciski sprężynowe gwarantują prawidłowe połączenie rękawów z plecionki miedzianej (będące przedłużeniem żył powrotnych kabli polimerowych) z powłoką metalową i pancerzem kabla papierowego. Rura grubościenna z klejem do odtworzenia osłony, kształtka trójpalczasta zamykająca złącze od strony kabli polimerowych oraz zastosowane masy uszczelniające, gwarantują pełną ochronę przeciwwilgociową mufy.

Kategoria: Mufy przejściowe 6/10, 8,7/15, 12/20kV

Właściwości muf:

• uniwersalne zastosowanie do kabli o dwóch poziomach napięć: 8,7/15kV i 12/20kV,
• odporne na trudne warunki środowiskowe, zapewniają maksymalne uszczelnienie przeciwwilgociowe, mogą pracować pod wodą,
• w przypadku muf ze złączkami śrubowymi ograniczają ilość niezbędnych narzędzi,
• zapewniają maksymalne uszczelnienie przeciwwilgociowe,
• zapewniają długotrwałą, niezawodną pracę linii kablowej,
• charakteryzują się wysoką wytrzymałością elektryczną i mechaniczną,
• Posiadają pozytywną ocenę techniczną wydaną przez Instytut Energetyki na zgodność z normą PN-HD 629.2 S2:2
• Zakres napięć:8,7/15 kV i 12/20kV
• Przekrój żył[mm^2]:95-240
• Rodzaj mufy kablowej:JHP-20-CF/CXd 3/1 95-240/95-240

Indeks:    WMETE0FD31KOKO01
