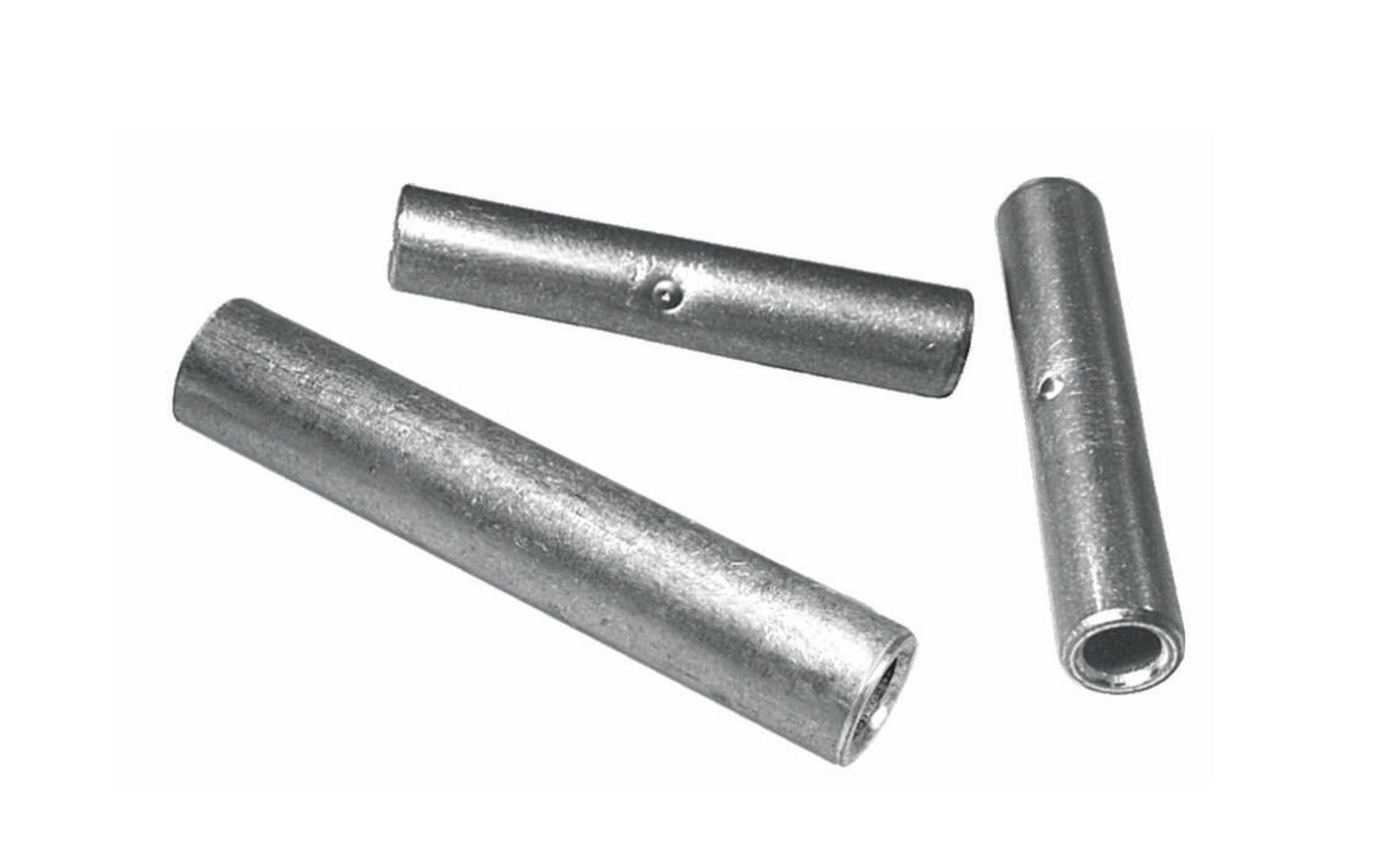

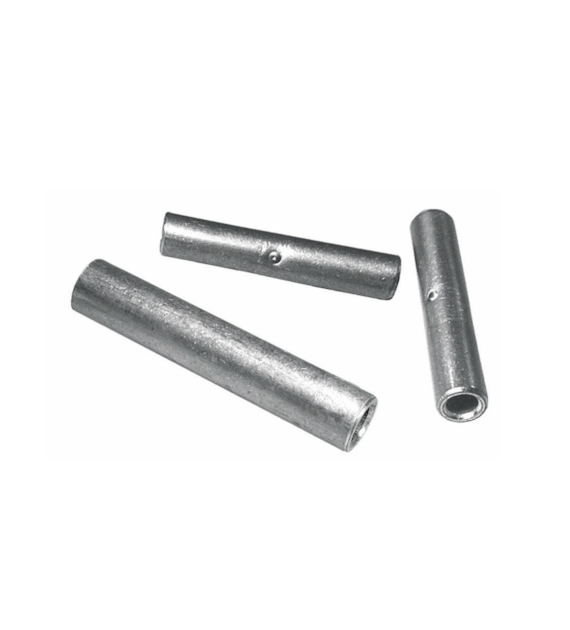

Złączki kablowe aluminiowe służą do łączenia ze sobą żył aluminiowych okrągłych i sektorowych, także o różnych przekrojach (złączki redukcyjne). Zwiększają bezpieczeństwo i trwałość połączenia. Złączki z literą “O” w symbolice mają zastosowanie w napięciach 10 ÷ 30kV
Montaż
Aby trwale zamocować złączkę, należy zaprasować ją przy użyciu odpowiedniej prasy (w przypadku żył sektorowych należy najpierw przeformować żyłę na okrągło).
DANE TECHNICZNE:
Dane techniczne
Pełna zgodność ze standardem DIN 46 267 dla typu DZA, w przypadku pozostałych złączek wg standardu DIN zgodność dotyczy części rurowej.
Materiał: rury i pręty aluminiowe ciągnione w stanie rekrystalizowanym w gatunku E-Al wg PN-EN 573-3. Wewnątrz złączek wg standardu DIN znajduje się pasta stykowa polepszająca jakość połączenia. Dla zapewnienia odpowiedniej plastyczności pasty stykowej każda złączka jest pakowana w osobny worek foliowy.
| Przekrój żyły [mm2] |
Nazwa produktu |
Indeks | Pakowanie [szt.] | Wymiary [mm] | ||
| D | d | L | ||||
| 16 | 2 ZA 16 | 2-112-00 | 50 | 9,2 | 5,2 | 50 |
| 25 | 2 ZA 25 | 2-113-00 | 50 | 10,4 | 6,4 | 58 |
| 35 | 2 ZA 35 | 2-114-00 | 50 | 12,0 | 7,6 | 63 |
| 50 | 2 ZA 50 | 2-115-00 | 20 | 14,0 | 9,2 | 73 |
| 70 | 2 ZA 70 | 2-116-00 | 20 | 15,6 | 10,6 | 76 |
| 95 | 2 ZA 95 | 2-117-00 | 20 | 18,0 | 12,8 | 92 |
| 120 | 2 ZA 120 | 2-118-00 | 10 | 19,7 | 14,3 | 105 |
| 150 | 2 ZA 150 | 2-119-00 | 10 | 22,0 | 16,2 | 120 |
| 185 | 2 ZA 185 | 2-120-00 | 10 | 24,0 | 17,8 | 132 |
| 240 | 2 ZA 240 | 2-121-00 | 10 | 28,2 | 20,2 | 136 |
