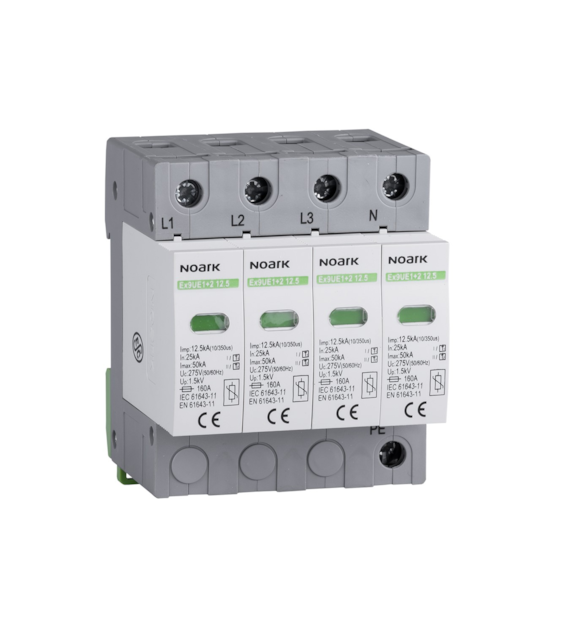

Ogranicznik przepięć ochronnik B+C 12.5kA 4P 275V Ex9UE1+2 103342 Noark

Linię ograniczników przepięć stanowią urządzenia klasy 1+2. Służą do ochrony instalacji elektrycznych przed bezpośrednimi uderzeniami piorunów o niskiej intensywności. Odpowiednie dla strefy ochrony odgromowej LPL III, IV według normy EN 62305 w sieci 3-fazowej TN-C, gdzie całkowity prąd udarowy wprowadzony do instalacji elektrycznej wynosi 37.5 kA, a jego udar może wynieść 75 albo 100 kA w zależności od konfiguracji i położenia punktu uziemiającego, uziemienia instalacji piorunochronnej oraz miejsca zainstalowania ogranicznika przepięć. Konstrukcja ograniczników Ex9UE1+2 12.5 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji i spełnia kryteria obu klas I i II. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.

Dane techniczne:

• Układ sieci TN-C-S: TAK
• Energia właściwa (W/R): 156.25
• Energetycznie skoordynowana ochrona urządzenia końcowego: NIE
• Poziom ochrony L-N: 1.5
• Poziom ochrony N-PE: 1.5
• Maks. przekrój przewodu (jedno-/wielodrutowego): 50
• Wydmuchowy: NIE
• Układ sieci TN-S: TAK
• Liczba biegunów: 4
• Znamionowe napięcie DC:
• Zdolność gaszenia prądu następczego:
• Układ sieci DC: NIE
• Układ sieci TN-C: NIE
• Układ sieci IT: NIE
• Znamionowe napięcie AC: 275
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Rozmiar: 4 moduły
• Sygnalizacja zadziałania na urządzeniu: Optyczny
• Klasa ochronności: Typ 1+2
• Maks. przekrój przewodu elastycznego: 50
• Inny układ sieci: NIE
• Najwyższe napięcie trwałej pracy AC: 275
• Najwyższe napięcie trwałej pracy DC:
• Układ sieci TN: TAK
• Układ sieci TT: NIE
• Ze stykiem sygnalizacyjnym: NIE
• Zintegrowane dobezpieczenie: NIE
• Prąd udarowy (10/350 µs): 12.5
