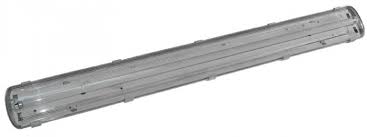

HYBRYD SUPERNOWA H-207 ST oprawa 1x36W 2J

Kategorie: Oprawy oświetleniowe \ Oprawy wnętrzowe \ Oprawy awaryjne

Ceny

Cena katalogowa netto

332,25 PLN /szt.

Cena katalogowa brutto

408,67 PLN /szt.

Oznaczenia

Kod kreskowy

5901703007707

Symbol

31026

HYBRYD SUPERNOWA H-207 ST oprawa 1x36W 2J

Opis

Charakterystyka obudowy:

Materiał obudowy:	PC (poliwęglan)
Kolor obudowy:	szary
Kolor klosza:	przezroczysty

Cechy charakterystyczne:

Oprawa przeznaczona jest do oświetlania dróg i wyjść awaryjnych po zaniku napięcia sieci, tj. w trybie awaryjnym.
Oprawa pracuje samodzielnie, realizując automatycznie testy sprawności.
Wysoki stopień ochrony IP65 pozwala na stosowanie opraw zarówno w pomieszczeniach zamkniętych, halach, korytarzach, jak i w otwartej przestrzeni narażonej na działanie czynników atmosferycznych.
Oprawa jedno,albo dwu świetlówkowa.
Wersja oprawy SUPERNOVA 100% ma sprawność w pracy awaryjnej 100%
Ciągły nadzór napięcia sieci oraz stanu baterii.
Zabezpieczenie przed głębokim rozładowaniem baterii.
Automatyczne przełączanie do pracy awaryjnej.
Automatyczne wykonywanie testów A i B.
Sygnalizacja optyczna stanu baterii i układu - diody LED.
Złącze sieciowe dla przewodów o przekroju do 2,5mm2.

Dane techniczne:

Napięcie zasilania:	230V 50Hz
Klasa ochronności:	I
Zakłócenia radioelektryczne:	poziom N
Stopień ochrony:	IP65
Ilość świetlówek:	1;2
Typ i moc świetlówki:	18W;36W;58W T8/G13
Strumień świetlny oprawy:	3350lm
Typ baterii:	NiCd HT; PbAGM
Napięcie baterii:	3,6V; 4,8V; 2x6V
Pojemność baterii:	2,5Ah; 7,2Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej taw:	2h
Trwałość baterii:	4 lata (zalecana wymiana po 4 latach)
Temperatura ta:	+5ºC ÷ +35ºC
Waga:	3700g

Schemat łączeniowy:

Wymiary obudowy:

Sygnalizacja stanu pracy:

Sygnalizacja stanu układu i baterii za pomocą diod LED:
Zielona stan baterii akumulatorów:
- świecenie ciągłe: bateria podłączona do układu i jest naładowana;
- brak świecenia: brak akumulatora lub przerwa w obwodzie ładowania
-błyski 2Hz:trwa ładowanie baterii
Czerwona stan układu:
- świeci ciągle - awaria modułu elektroniki oprawy;
- krótkie błyski 2Hz - wykonywanie testu A lub B
- brak świecenia: brak usterek.
Diody nie świecą podczas pracy awaryjnej.

Wersje oprawy:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Kod
H-207 SUPERNOVA AT 136 2J	Jasna	2h	NC-PAO-36-25-N	9422
H-207 SUPERNOVA AT 136 2C	Ciemna	2h	NC-PAO-36-25-N	9439
H-207 SUPERNOVA AT 158 2J	Jasna	2h	NC-PAO-48-25-N	9446
H-207 SUPERNOVA AT 158 2C	Ciemna	2h	NC-PAO-48-25-N	9552
H-207 SUPERNOVA AT 218 2J	Jasna	2h	NC-PAO-36-25-N	9569
H-207 SUPERNOVA AT 236 2J	Jasna	2h	NC-PAO-36-25-N	9583
H-207 SUPERNOVA AT 258 2J	Jasna	2h	NC-PAO-48-25-N	9590

Wersje mocowania:

C33

W18

C28

Legenda

Wykonania

AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA

Testy

Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy:podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna
