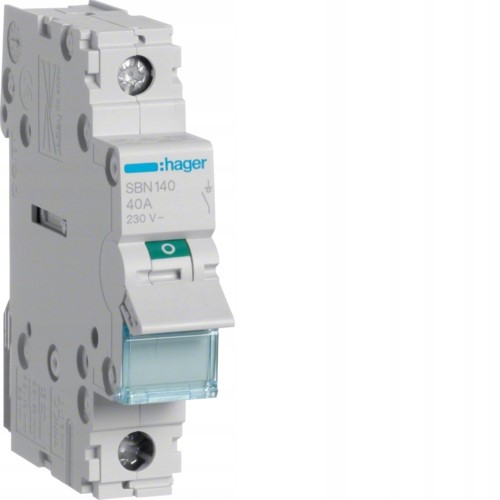

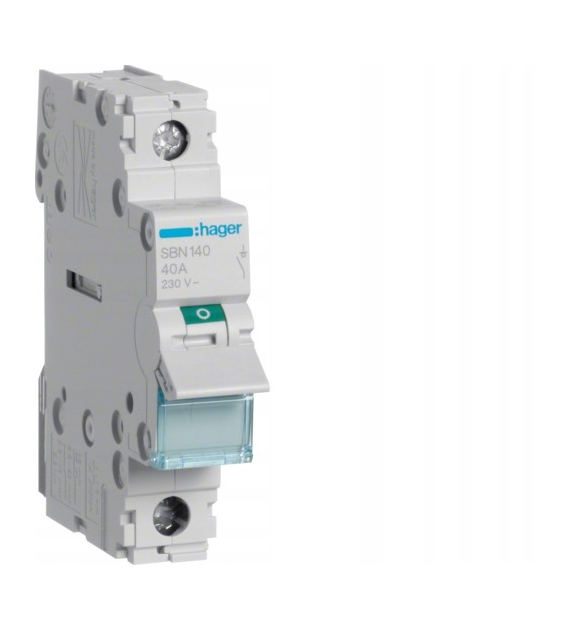

Modułowy rozłącznik izolacyjny FR 1P 40A SBN140 Hager

Rozłącznik izolacyjny spełnia jednocześnie dwie funkcje: przewodzenia prądu w warunkach znamionowych, podczas przetężenia oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych, izolowanie, czyli spełnienie własności izolacyjnych.

Dane techniczne:

Konstrukcja:

• Liczba biegunów: Układ biegunów:
• 1 P: 1 P

Charakterystyka elektryczna:

• Napięcie znamionowe łączeniowe Ue (AC): Częstotliwość:
• 230 V: 50/60 Hz

Napięcie:

• Znamionowe napięcie izolacji Ui: 440 V
• Rodzaj wejścia napięcia 1: AC
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V

Prąd:

• Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 40 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 40 A
• Prąd znamionowy In: 40 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 0,6 kA
• Obudowa zewnętrzna zasilana prądem cieplnym: 40 A
• Dopuszczalne obciążenie prądem AC21 kategorii A: 40 A
• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 40 A
• Zdolność włączania prąd zwarciowy Icm przy 240V AC według IEC 60947-3: 846 A

Częstotliwość:

• Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc:

• Całkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:
• 1,1 W: 1,1 W

Wytrzymałość:

• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 5000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 5000
• Wytrzymałość mechaniczna (liczba cykli): 60000

Wymiary:

• Głębokość produktu: 68 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 17,5 mm

Instalacja / Montaż:

• Moment dokręcający: 2,8 Nm

Podłączenie:

• Przekrój przewodu elastycznego (linka) w zacisku: 2,5 / 16mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 25mm²
• Rodzaj przyłącza: ze śrubą

Wyposażenie:

• Liczba styków NO: 1

Norma:

• Norma: Dyrektywa europejska WEEE:
• IEC 60947-3, IEC/EN 60669-2, IEC/EN 60669-4: dotyczy

Bezpieczeństwo:

• Stopień ochrony: IP20

Warunki użytkowania:

• Temperatura robocza: -20…50 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Temperatura przechowywania/transportu: -40…80 °C

Modułowy rozłącznik izolacyjny FR 1P 40A SBN140 Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Modułowy rozłącznik izolacyjny FR 1P 40A SBN140 Hager
