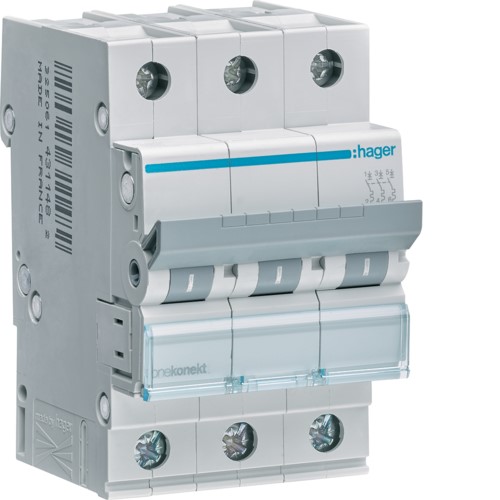

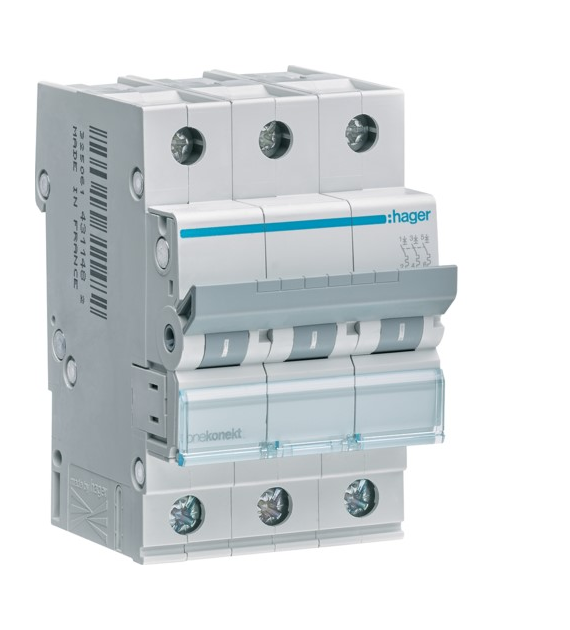

Wyłącznik nadprądowy 3P C 50A 6kA AC MCN350E Hager
Element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczenia przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.
Parametry techniczne wyłącznika nadprądowego 3P C 50A 6kA AC MCN350E Hager:
Konstrukcja:
- Układ biegunów: 3 P
- Charakterystyka wyzwalania: C
Funkcje:
- Z rozłączanym biegunem N: nie
Charakterystyka elektryczna:
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
- Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
- Typ napięcia zasilającego: AC
- Częstotliwość: 50/60 Hz
Napięcie:
- Znamionowe napięcie izolacji Ui: 500 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
Prąd:
- Prąd znamionowy In: 50 A
- Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
- Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
- Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 In
- Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7 / 15 In
- Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
- Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
- Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
- Zdolność wyłączania 400V (NF EN 60947-2): 10 kA
- Zdolność wyłączania 415V (NF EN 60947-2): 10 kA
Współczynnik korekcyjny prądu:
- Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
- Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
- Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
- Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
Częstotliwość:
- Częstotliwość (zakres do ETIM): 50 do 60 Hz
Moc:
- Całkowite straty mocy dla prądu znamionowego:16,3 W Straty mocy na biegun dla prądu znamionowego: : 6,4 W
Wytrzymałość:
- Wytrzymałość elektryczna (liczba cykli): 4000
- Wytrzymałość mechaniczna (liczba cykli): 20000
Wymiary:
- Głębokość produktu: 70 mm
- Wysokość produktu: 83 mm
- Szerokość produktu: 52,5 mm
Instalacja / Montaż:
- Moment dokręcający: Pozycja montażowa produktu 360°:
- 2,8 Nm: tak
Podłączenie:
- Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
- Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
- Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
- Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
- Rodzaj przyłącza: ze śrubą
Norma:
- Norma: Dyrektywa europejska WEEE:
- EN 60898-1
Bezpieczeństwo:
Warunki użytkowania:
- Temperatura robocza: -25…70 °C
- Klasa ograniczenia energii I²t.: 3
- Temperatura przechowywania/transportu: -25…80 °C
Wyłącznik nadprądowy 3P C 50A 6kA AC MCN350E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
Jest to Wyłącznik nadprądowy 3P C 50A 6kA AC MCN350E Hager
