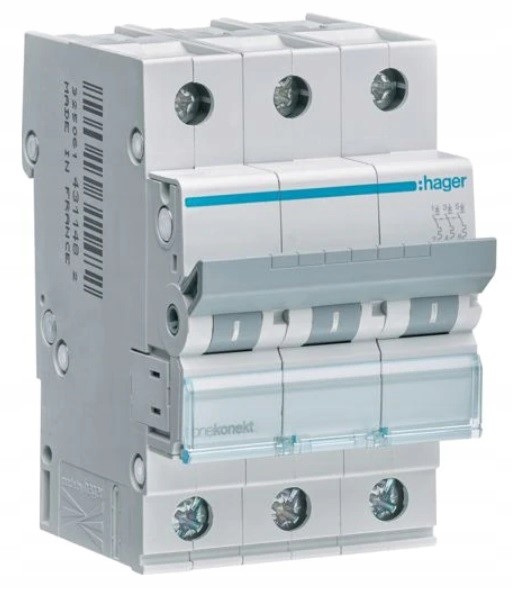

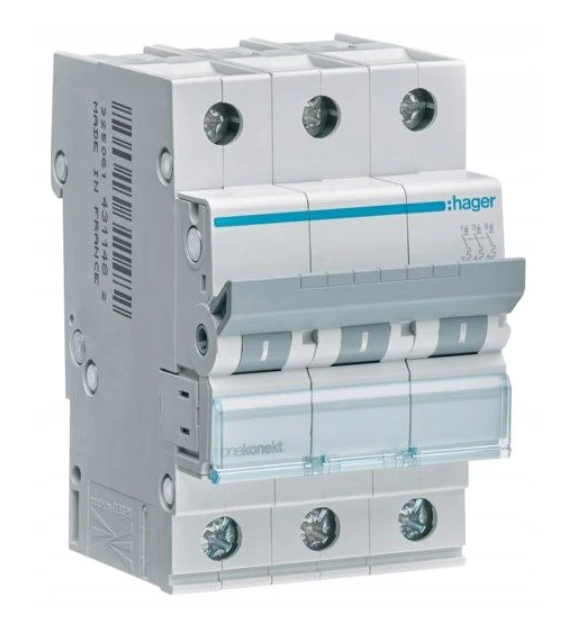

Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E Hager

Element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.

Dane techniczne:

• Liczba biegunów: 3 P
• Charakterystyka wyzwalania: C
• Liczba modułów: 3
• Prąd znamionowy In: 16 A
• Charakterystyka: elektryczna
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego 1.13 / 1.45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego 5 / 10 In
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
• Zdolność wyłączania 415V (NF EN 60947-2): 6 kA
• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0.95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0.9
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0.85
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1.1
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1.2
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1.5
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
• Częstotliwość (zakres do ETIM): 50 do 60 Hz
• Całkowite straty mocy dla prądu znamionowego: 6.99 W
• Straty mocy na biegun dla prądu znamionowego: 2.14 W
• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000
• Moment dokręcający: 2,8 Nm
• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu
• sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Rodzaj przyłącza: ze śrubą
• Dyrektywa europejska WEEE: dotyczy
• Stopień ochrony: IP20
• Warunki użytkowania
• Temperatura robocza: -25…70 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2. 2
• Klasa ograniczenia energii I²t. 3
• Temperatura przechowywania/transportu: -25…80 °C
• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 52.5 mm

Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Wyłącznik nadprądowy 3P C 16A 6kA AC MCN316E Hager
