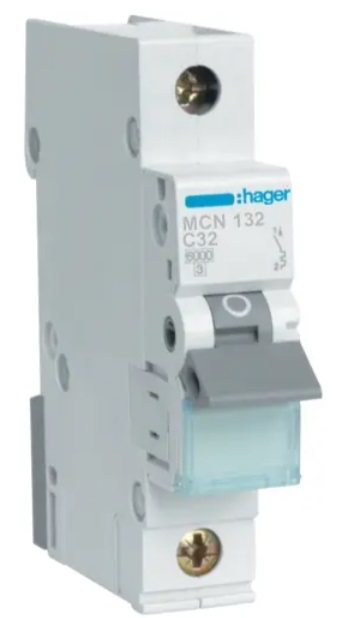

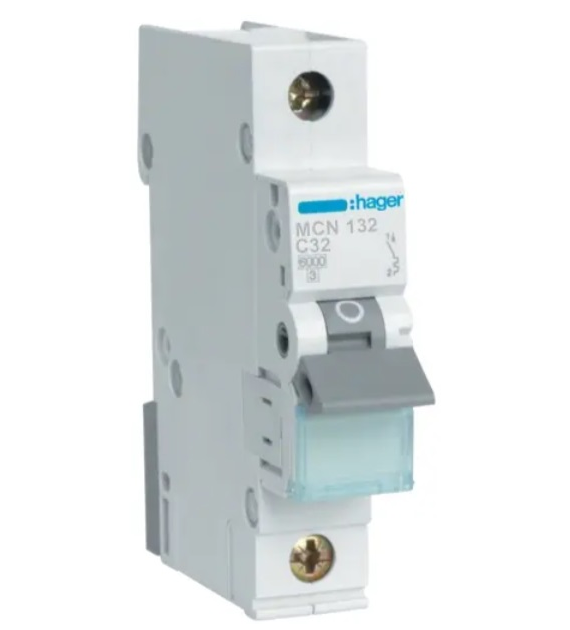

MCB Wyłącznik nadprądowy Icn=6000A 1P C 32A MCN132E Hager

Dane techniczne:

• Liczba biegunów chronionych: 1
• Liczba biegunów: 1 P
• Układ biegunów: 1 P
• Charakterystyka wyzwalania: C
• Z rozłączanym biegunem N: Nie
• Liczba modułów: 1
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd znamionowy In: 32 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7 / 15 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 In
• Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 10 kA
• Zdolność wyłączania 240V (NF EN 60947-2): 10 kA
• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0.95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0.9
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0.85
• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 17.5 mm
• Częstotliwość (zakres do ETIM): 50 do 60 Hz
• Całkowite straty mocy dla prądu znamionowego: 4.4 W
• Straty mocy na biegun dla prądu znamionowego: 4.4 W
• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000
• Moment dokręcający: 2,8 Nm
• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Rodzaj przyłącza: ze śrubą
• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy
• Stopień ochrony: IP20
• Temperatura robocza: -25…70 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ograniczenia energii I²t.: 3
• Temperatura przechowywania/transportu: -25…80 °C
