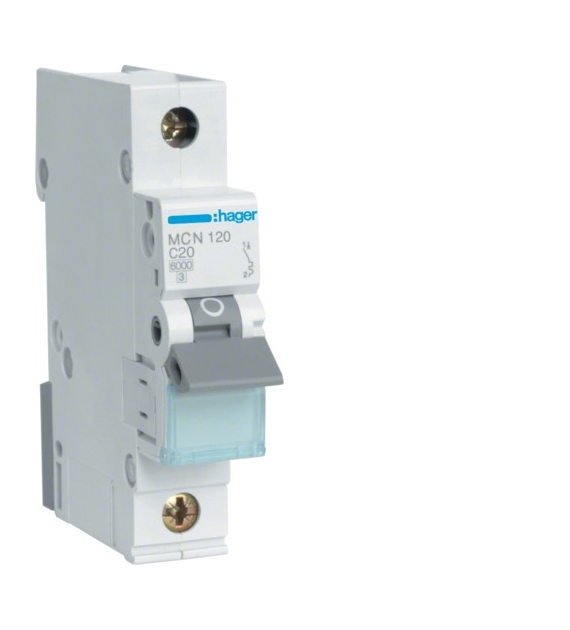

Wyłącznik nadprądowy bezpiecznik 1P C 20A 6kA MCN120E Hager
Element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczenia przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.
Parametry techniczne wyłącznika nadprądowego bezpiecznika 1P C 20A 6kA MCN120E Hager
Konstrukcja:
- Liczba biegunów: 1 P
- Charakterystyka wyzwalania: C
Funkcje:
- Z rozłączanym biegunem N: nie
Charakterystyka elektryczna:
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
- Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
- Typ napięcia zasilającego: AC
- Częstotliwość: 50/60 Hz
Napięcie:
- Znamionowe napięcie izolacji Ui: 500 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
Prąd:
- Prąd znamionowy In: 20 A
- Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
- Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
- Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 In
- Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
- Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 6 kA
Współczynnik korekcyjny prądu:
- Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
- Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
- Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
- Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
Częstotliwość:
- Częstotliwość (zakres do ETIM): 50 do 60 Hz
Moc:
- Całkowite straty mocy dla prądu znamionowego: 2,1 W
- Straty mocy na biegun dla prądu znamionowego: 2,1 W
Wytrzymałość:
- Wytrzymałość elektryczna (liczba cykli): 4000
- Wytrzymałość mechaniczna (liczba cykli): 20000
Wymiary:
- Głębokość produktu: 70 mm
- Wysokość produktu: 83 mm
- Szerokość produktu: 17,5 mm
Instalacja / Montaż:
- Moment dokręcający: 2,8 Nm
- Pozycja montażowa produktu 360°: tak
Podłączenie:
- Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
- Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
- Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
- Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
- Rodzaj przyłącza: ze śrubą
Norma:
- Norma: Dyrektywa europejska WEEE:
- EN 60898-1: dotyczy
Bezpieczeństwo:
Warunki użytkowania:
- Temperatura robocza: -25…70 °C
- Klasa ograniczenia energii I²t.: 3
- Temperatura przechowywania/transportu: -25…80 °C
Wyłącznik nadprądowy bezpiecznik 1P C 20A 6kA MCN120E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
Jest to Wyłącznik nadprądowy bezpiecznik 1P C 20A 6kA MCN120E Hager
