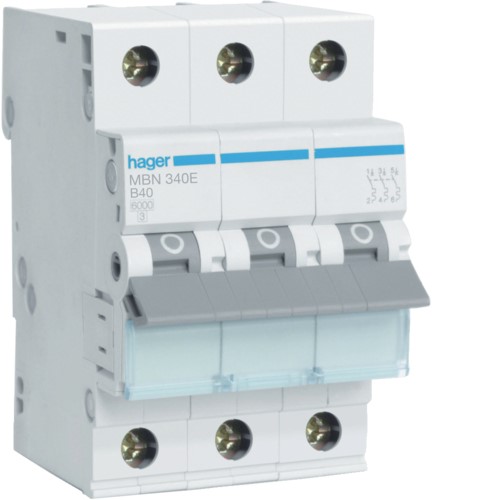

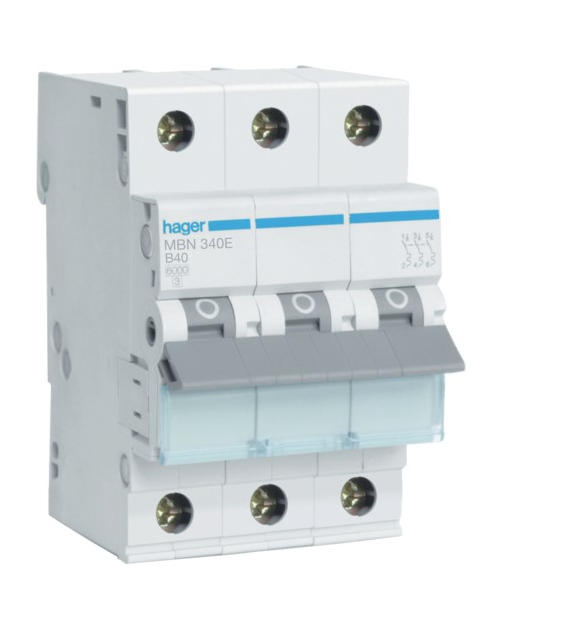

Wyłącznik nadprądowy 3P B 40A 6000A AC MBN340E Hager

Wyłącznik nadprądowy jest elementem instalacji elektrycznej. Zadaniem urządzenia jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Głównym przeznaczeniem wyłącznika jest zatem sterowanie i zabezpieczenie przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych.

Parametry techniczne wyłącznika nadprądowego 3P B 40A 6000A AC MBN340E Hager:

Konstrukcja:

• Liczba biegunów chronionych: 3
• Liczba biegunów: 3 P
• Układ biegunów: 3 P
• Charakterystyka wyzwalania: B

Funkcje:

• Z rozłączanym biegunem N: nie

Charakterystyka elektryczna:

• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz

Napięcie:

• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd:

• Prąd znamionowy In: 40 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
• Zdolność wyłączania 400V (NF EN 60947-2): 10 kA
• Zdolność wyłączania 415V (NF EN 60947-2): 10 kA

Częstotliwość:

• Częstotliwość : 50 do 60 Hz

Moc:

• Całkowite straty mocy dla prądu znamionowego: 16,9 W
• Straty mocy na biegun dla prądu znamionowego: 6 W

Wytrzymałość:

• Wytrzymałość elektryczna (liczba cykli):4000
• Wytrzymałość mechaniczna (liczba cykli):  20000

Wymiary:

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 52,5 mm

Instalacja / Montaż:

• Moment okręcający: 2,8 Nm
• Pozycja montażowa produktu 360°: tak

Podłączenie:

• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Rodzaj przyłącza: ze śrubą

Norma:

• Norma: Dyrektywa europejska WEEE:
• EN 60898-1: dotyczy

Bezpieczeństwo:

• Stopień ochrony: IP20

Warunki użytkowania:

• Temperatura robocza: -25…70 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ograniczenia energii I²t.: 3

Wyłącznik nadprądowy 3P B 40A 6000A AC MBN340E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Wyłącznik nadprądowy 3P B 40A 6000A AC MBN340E Hager
