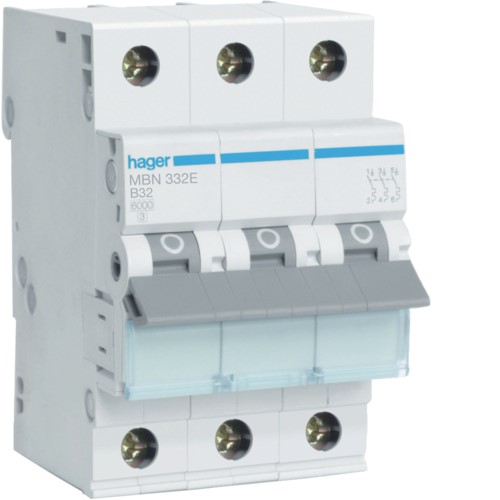

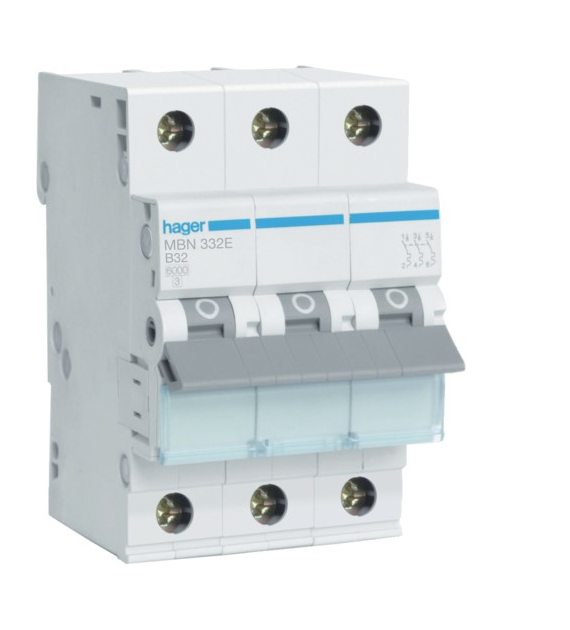

Wyłącznik nadprądowy 3P B 32A 6000A AC MBN332E Hager
Wyłącznik nadprądowy jest elementem instalacji elektrycznej. Zadaniem urządzenia jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Głównym przeznaczeniem wyłącznika jest zatem sterowanie i zabezpieczenie przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych.
Parametry techniczne wyłącznika nadprądowego 3P B 32A 6000A AC MBN332E Hager:
Konstrukcja:
- Liczba biegunów: 3 P
- Charakterystyka wyzwalania: B
Funkcje:
- Z rozłączanym biegunem N: nie
Charakterystyka elektryczna:
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
- Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
- Typ napięcia zasilającego: AC
- Częstotliwość: 50/60 Hz
Napięcie:
- Znamionowe napięcie izolacji Ui: 500 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
Prąd:
- Prąd znamionowy In: 32 A
- Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
- Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
- Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In
- Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 In
- Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
- Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
- Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
- Zdolność wyłączania 400V (NF EN 60947-2): 10 kA
- Zdolność wyłączania 415V (NF EN 60947-2): 10 kA
Współczynnik korekcyjny prądu:
- Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
- Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
- Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
- Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
- Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
Częstotliwość:
- Częstotliwość (zakres do ETIM): 50 do 60 Hz
Moc:
- Całkowite straty mocy dla prądu znamionowego: 13 W
- Straty mocy na biegun dla prądu znamionowego: 4,9 W
Wytrzymałość:
- Wytrzymałość elektryczna (liczba cykli): 4000
- Wytrzymałość mechaniczna (liczba cykli): 20000
Wymiary:
- Głębokość produktu: 70 mm
- Wysokość produktu: 83 mm
- Szerokość produktu: 52,5 mm
Instalacja / Montaż:
- Moment dokręcający: 2,8 Nm
- Pozycja montażowa produktu 360°: tak
Podłączenie:
- Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
- Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
- Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
- Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
- Rodzaj przyłącza: ze śrubą
Norma:
- Norma: Dyrektywa europejska WEEE:
- EN 60898-1
Bezpieczeństwo:
Warunki użytkowania:
- Temperatura robocza: -25…70 °C
- Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2
Wyłącznik nadprądowy 3P B 32A 6000A AC MBN332E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
Jest to Wyłącznik nadprądowy 3P B 32A 6000A AC MBN332E Hager
