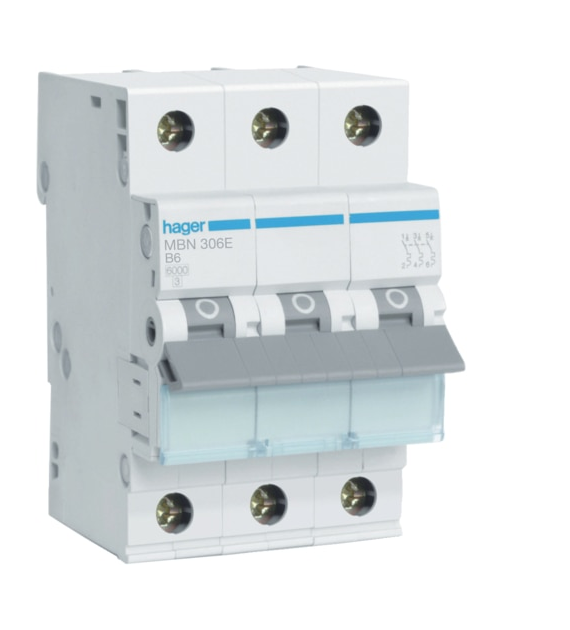

Wyłącznik nadprądowy B 6A 3P Icn=6000A MBN306E MCB Hager

Dane techniczne:

• Liczba biegunów chro­nio­nych: 3
• Liczba biegunów: 3 P
• Układ biegunów: 3 P
• Charak­terystyka wyzwalania: B
• Z rozłączanym biegunem N: Nie
• Liczba modułów: 3
• Znamio­nowa zwar­ciowa zdol­ność łącze­niowa Icn: 6 kA
• Napięcie znamio­nowe łącze­niowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Często­tliwość: 50/60 Hz
• Znamio­nowe napięcie izolacji Ui: 500 V
• Znamio­nowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd znamio­nowy In: 6 A
• Prąd znamio­nowy wyłączalny zwar­ciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadzia­łania zabez­pie­czenia zwłocz­nego: 1.13 / 1.45 In
• Min./max. wartość natężenia prądu AC zadzia­łania zabez­pie­czenia bezzwłocz­nego: 3 / 5 In
• Min./max. wartość natężenia prądu DC zadzia­łania zabez­pie­czenia bezzwłocz­nego: 4 / 7 In
• Min./max. wartość natężenia prądu DC zadzia­łania zabez­pie­czenia zwłocz­nego: 1.13 / 1.45 In
• Zdol­ność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
• Znam. zdol­ność wyłącz. zwar­cio­wego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
• Zdol­ność wyłączania 400V (NF EN 60947-2): 10 kA
• Zdol­ność wyłączania 415V (NF EN 60947-2): 10 kA
• Prąd znamio­nowy w temperaturze -25°C: 7.5 A
• Prąd znamio­nowy w temperaturze -20°C: 7.4 A
• Prąd znamio­nowy w temperaturze -15°C: 7.3 A
• Prąd znamio­nowy w temperaturze -10°C: 7.1 A
• Prąd znamio­nowy w temperaturze -5°C: 7 A
• Prąd znamio­nowy w temperaturze 0°C: 6.8 A
• Prąd znamio­nowy w temperaturze 5°C: 6.7 A
• Prąd znamio­nowy w temperaturze 10°C: 6.6 A
• Prąd znamio­nowy w temperaturze 15°C: 6.4 A
• Prąd znamio­nowy w temperaturze 20°C: 6.3 A
• Prąd znamio­nowy w temperaturze 25°C: 6.1 A
• Prąd znamio­nowy w temperaturze 30°C: 6 A
• Prąd znamio­nowy w temperaturze 35°C: 5.8 A
• Prąd znamio­nowy w temperaturze 40°C: 5.7 A
• Prąd znamio­nowy w temperaturze 45°C: 5.5 A
• Prąd znamio­nowy w temperaturze 50°C: 5.3 A
• Prąd znamio­nowy w temperaturze 55°C: 5.1 A
• Prąd znamio­nowy w temperaturze 60°C: 5 A
• Prąd znamio­nowy w temperaturze 65°C: 4.8 A
• Prąd znamio­nowy w temperaturze 70°C: 4.6 A
• Współ­czynnik korek­cyjny prądu znam. dla 2 aparatów zain­stalowanych obok siebie: 1
• Współ­czynnik korek­cyjny prądu znam. dla 3 aparatów zain­stalowanych obok siebie: 0.95
• Współ­czynnik kor. prądu znam. dla 4 lub 5 aparatów zain­stalowanych obok siebie: 0.9
• Współ­czynnik kor. prądu znam. dla 6 aparatów zain­stalowanych obok siebie: 0.85
• Współ­czynnik korek­cyjny wyzwalacza bezzwłocz­nego przy czesto­tliwości 100 Hz: 1.1
• Współ­czynnik korek­cyjny wyzwalacza bezzwłocz­nego przy czesto­tliwości 200 Hz: 1.2
• Współ­czynnik korek­cyjny wyzwalacza bezzwłocz­nego przy czesto­tliwości 400 Hz: 1.5
• Współ­czynnik korek­cyjny wyzwalacza bezzwłocz­nego przy czesto­tliwości 60 Hz: 1
• Głębo­kość produktu: 70 mm
• Wyso­kość produktu: 83 mm
• Szero­kość produktu: 52.5 mm
• Często­tliwość (zakres do ETIM): 50 do 60 Hz
• Moc
• Całko­wite straty mocy dla prądu znamio­nowego: 3.8 W
• Straty mocy na biegun dla prądu znamio­nowego: 1.3 W
• Wytrzyma­łość elek­tryczna (liczba cykli): 4000
• Wytrzyma­łość mechaniczna (liczba cykli): 20000
• Moment dokręca­jący: 2,8 Nm
• Pojem­ność zacisku wejścio­we­go­/wyj­ścio­wego dla prze­wodu sztyw­nego (drut): 1 / 35 mm²
• Pojem­ność zacisku wejścio­we­go­/wyj­ścio­wego dla prze­wodu elastycz­nego (linka): 1 / 25 mm²
• Rodzaj przy­łącza: ze śrubą
• Norma: EN 60898-1
• Dyrek­tywa euro­pejska WEEE: dotyczy
• Stopień ochrony: IP20
• Temperatura robocza: -25…70 °C
• Stopień zanie­czysz­czenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ogra­niczenia energii I²t.: 3
• Temperatura prze­chowywania­/tran­sportu: -25…80 °C
