Ceny
Cena katalogowa netto
24,30 PLN /szt.

Cena katalogowa brutto
29,89 PLN /szt.

Oznaczenia

Kod kreskowy
3250614312762
Symbol
7369
Symbol towaru u dostawcy
MBN116E

Opis

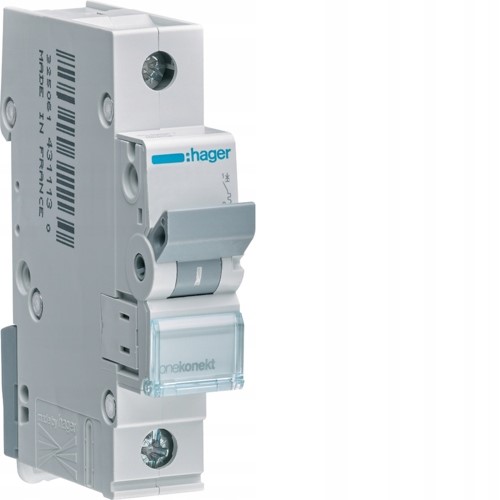

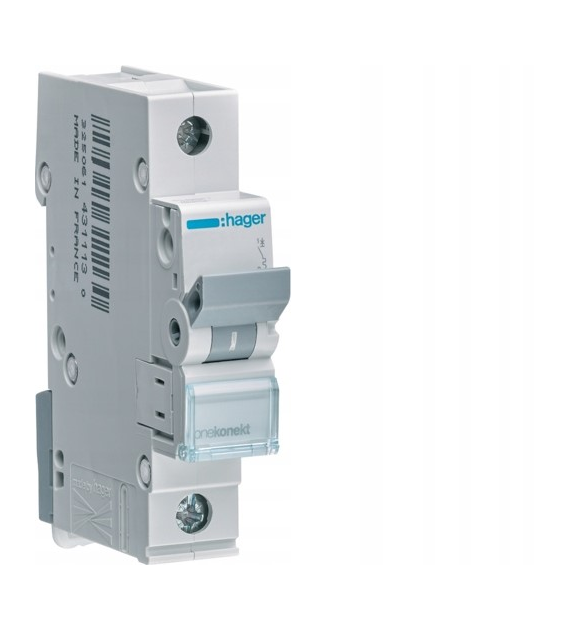

Wyłącznik nadprądowy 1P B 16A 6kA AC MBN116E Hager

Wyłącznik nadprądowy jest elementem instalacji elektrycznej. Zadaniem urządzenia jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu.

Dane techniczne:

Konstrukcja:

  • Liczba biegunów chronionych: 1
  • Liczba biegunów: 1 P
  • Układ biegunów: 1 P
  • Charakterystyka wyzwalania: B

Funkcje:

  • Z rozłączanym biegunem N: nie

Charakterystyka elektryczna:

  • Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
  • Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
  • Typ napięcia zasilającego: AC
  • Częstotliwość: 50/60 Hz

Napięcie:

  • Znamionowe napięcie izolacji Ui: Znamionowe napięcie udarowe wytrzymywane Uimp:
  • 500 V: 4000 V

Prąd:

  • Prąd znamionowy In: 16 A
  • Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
  • Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
  • Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In
  • Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
  • Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 6 kA

Częstotliwość:

  • Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc:

  • Całkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:
  • 2,44 W: 2,44 W

Wytrzymałość:

  • Wytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):
  • 4000: 20000

Wymiary:

  • Głębokość produktu: 70 mm
  • Wysokość produktu: 83 mm
  • Szerokość produktu: 17,5 mm

Instalacja / Montaż:

  • Moment dokręcający: Pozycja montażowa produktu 360°:
  • 2,8 Nm: tak

Podłączenie:

  • Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
  • Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
  • Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
  • Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
  • Rodzaj przyłącza: ze śrubą

Norma:

  • Norma: Dyrektywa europejska WEEE:
  • EN 60898-1: dotyczy

Bezpieczeństwo:

  • Stopień ochrony: IP20

Warunki użytkowania:

  • Temperatura robocza: -25…70 °C
  • Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
  • Klasa ograniczenia energii I²t.: 3
  • Temperatura przechowywania/transportu: -25…80 °C

Wyłącznik nadprądowy 1P B 16A 6kA AC MBN116E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Wyłącznik nadprądowy 1P B 16A B16A 6kA AC MBN116E Hager

    MCB Wyłącznik nadprądowy Icn=6000A 1P B 16A
    Dołożyliśmy wszelkich starań, aby powyższe dane były poprawne, jednak nie gwarantujemy, że publikowane informacje nie zawierają błędów, które nie mogą jednak stanowić podstawy do jakichkolwiek roszczeń.
