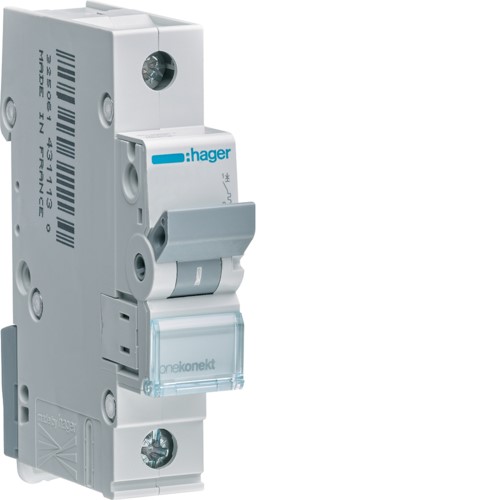

Wyłącznik nadprądowy bezpiecznik 1P B 10A 6kA MBN110E Hager

Element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczenia przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

Parametry techniczne wyłącznika nadprądowego bezpiecznika 1P B 10A 6kA MBN110E Hager:

Konstrukcja:

• Układ biegunów: 1 P
• Charakterystyka wyzwalania: B

Funkcje:

• Z rozłączanym biegunem N: nie

Charakterystyka elektryczna:

• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz

Napięcie:

• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd:

• Prąd znamionowy In: 10 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 6 kA

Częstotliwość:

• Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc:

• Całkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:
• 2,75 W: 2,75 W

Wytrzymałość:

• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli):
• 20000

Wymiary:

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 17,5 mm

Instalacja / Montaż:

• Moment dokręcający: 2,8 Nm
• Pozycja montażowa produktu 360°: tak

Podłączenie:

• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Rodzaj przyłącza: ze śrubą

Norma:

• Norma: Dyrektywa europejska WEEE: EN 60898-1

Bezpieczeństwo:

• Stopień ochrony: IP20

Warunki użytkowania:

• Temperatura robocza: -25…70 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ograniczenia energii I²t.: 3
• Temperatura przechowywania/transportu: -25…80 °C

Wyłącznik nadprądowy bezpiecznik 1P B 10A 6kA MBN110E Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Wyłącznik nadprądowy bezpiecznik 1P B 10A 6kA MBN110E Hager
