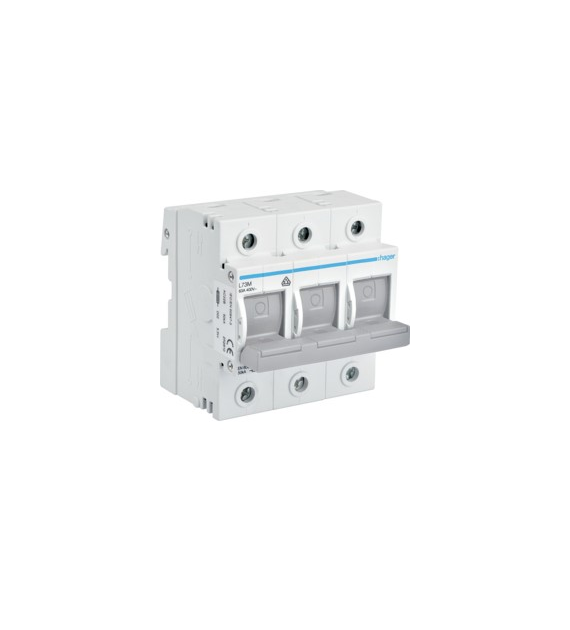

Rozłącznik bezpiecznikowy D02 3P 63A L73M Hager

Aparat elektryczny z wymiennymi wkładkami topikowymi stosowany do zabezpieczeń instalacji elektrycznych. Technicznie w rozłączniku bezpiecznikowym jest mechaniczne połączenie rozłącznika i oprawy bezpiecznikowej w której umieszczone są bezpieczniki topikowe. Służy do rozłączania obwodów w stanie bezprądowym jak do wyłączania prądów roboczych i zwarciowych. W stanie bezprądowym wyjęcie wkładek rozłącznika bezpiecznikowego stwarza widoczną przerwę izolacyjną jak w przypadku odłącznika.

Parametry techniczne rozłącznika bezpiecznikowego D02 3P 63A L73M Hager

Konstrukcja:

• Liczba biegunów: 3 P
• Układ biegunów: 3 P
• Montaż: Szyna nośna/kanału 35/15 mm TS35 zgodna z DIN EN50022

Charakterystyka elektryczna:

• Napięcie znamionowe łączeniowe Ue (AC): 400V
• Częstotliwość: 50 Hz

Napięcie:

• Znamionowe napięcie izolacji Ui: 800 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V

Prąd:

• Prąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2: 63 A
• Prąd znamionowy In: 63 A
• Prąd znamionowy wkładki bezpiecznikowej: 2 / 4 / 6 / 10 / 16 / 20 / 25 / 32 / 35 / 40 / 50 / 63 A

Bezpiecznik:

• Wielkość wkładki bezpiecznikowej: D02

Moc:

• Całkowite straty mocy dla prądu znamionowego: 5,4 W
• Maksymalna utwata mocy wkładki bezpiecznikowej: 5,5 W
• Energia tracona w przewodach: 18 W

Wytrzymałość:

• Wytrzymałość elektryczna (liczba cykli): 1500
• Wytrzymałość mechaniczna (liczba cykli): 8500

Wymiary:

• Głębokość produktu: 70 mm
• Wysokość produktu: 85 mm
• Długość: 44 mm
• Szerokość produktu: 81 mm

Instalacja / Montaż:

• Moment dokręcający: 3,3 Nm

Podłączenie:

• Przekrój przewodu elastycznego (linka) w zacisku: 1,5 / 35mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1,5 / 35mm²
• Rodzaj zacisków przyłączeniowych: zaciski klatkowe

Norma:

• Dopuszczenia / atesty: Dyrektywa europejska WEEE:
• VDE: dotyczy

Bezpieczeństwo:

• Stopień ochrony: IP40

Warunki użytkowania:

• Temperatura robocza: Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:
• -25…60 °C: 3

Rozłącznik bezpiecznikowy D02 3P 63A L73M Hager jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Rozłącznik bezpiecznikowy D02 3P 63A L73M Hager
