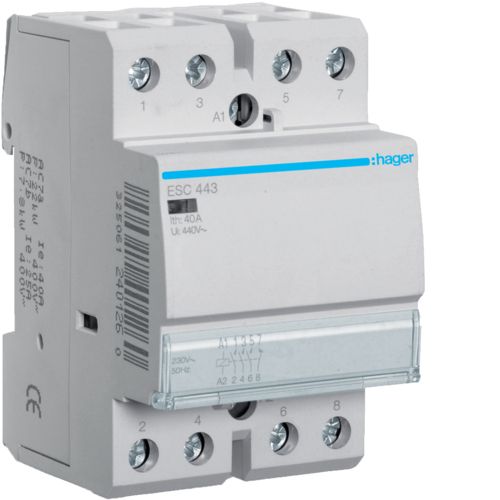

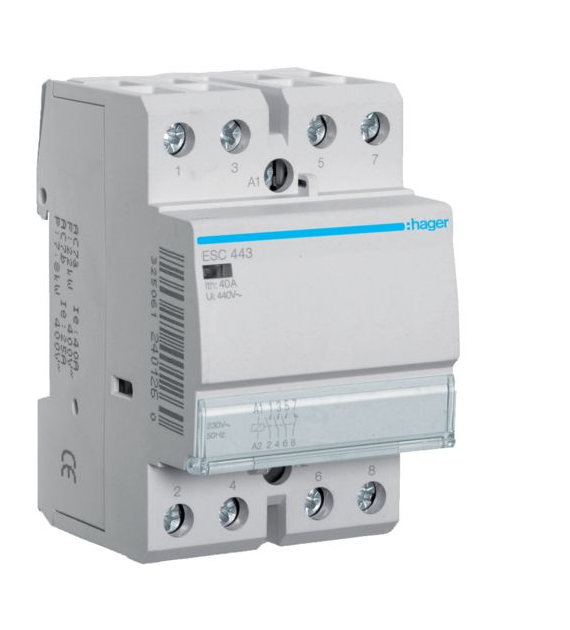

Stycznik 230VAC 3NO+1NC 40A AC-7a/b ESC443 Hager

Dane techniczne:

• Liczba biegunów: 4 P
• Liczba modułów: 3
• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość: 50
• Znamionowe napięcie izolacji Ui: 440 V
• Napięcie sterowania DC: 0 V
• Napięcie sterowania AC: 230 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Prąd znamionowy In: 40 A
• Obudowa zewnętrzna zasilana prądem cieplnym: 40 A
• Prąd dopuszczalny dla AC7, kategoria A: 40 A
• Prąd dopuszczalny dla AC7 , kategoria B: 25 A
• Głębokość produkt: 60 mm
• Wysokość produktu: 85 mm
• Szerokość produktu: 54 mm
• Maksymalna moc pobierana: 62.5 VA
• Moc pobierana: 5.7 VA
• Całkowite straty mocy dla prądu znamionowego: 11.8 W
• Straty mocy na styk: 3.2 W
• Moc rozproszona przez sterowanie: 1.5 W
• Moc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria A: 7.3 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria B: 2.6 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria A: 22 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria B: 7.8 kW
• Czas reakcji przy otwieraniu: 20 ms
• Czas odpowiedzi przy zamykaniu: 25 ms
• Nominalna wartość rezystancji cewki: 770 Ω
• Wytrzymałość elektryczna (liczba cykli): 30000
• Wytrzymałość mechaniczna (liczba cykli): 1000000
• Maksymalne obciążenie równoległymi lampami fluorescencyjnymi: 1300 VA
• Moc lamp fluorescencyjnych w układzie podwójnym: 3000 VA
• Maksymalna moc świetlówek liniowych nieskompensowanych: 1900 VA
• Maksymalna moc żarówek 230V: 4000 W
• Moment dokręcający: cewka: 2,5 Nm ; Moc: 3,5 Nm
• Przekrój przewodu elastycznego (linka) w zacisku: 1,5 / 16mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1,5 / 25mm²
• Liczba styków: 4
• Rodzaj styku: 3 NO + 1 NC
• Rodzaj przyłącza: ze śrubą
• Akcesoria dodatkowe: Tak
• Obsługa lokalna / obsługa ręczna: Nie
• Dyrektywa europejska WEEE: dotyczy
• Stopień ochrony: IP2X
• Klasa ochronności: klasa ochronności II
• Temperatura robocza: -10…50 °C
• Temperatura przechowywania/transportu: -40…80 °C
