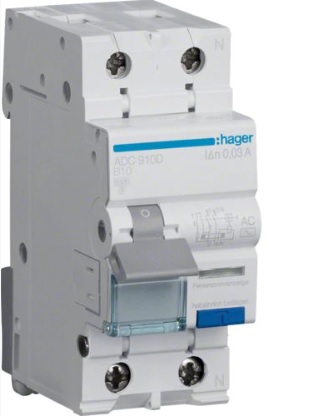

Wyłącznik różnicowo-nadprądowy 2P B10A 30mA ADC910D Hager
Wyłącznik różnicowo-nadprądowy to urządzenie zabezpieczające dwa w jednym: różnicowoprądowe z członem nadprądowym.
Wyłącznik różnicowoprądowy to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny, który z niego wypływa nie jest równy prądowi wpływającemu. Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim i ogranicza skutki uszkodzenia urządzeń, w tym możliwość powstania pożaru.
Wyłącznik nadprądowy to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczenia przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.
Dane techniczne wyłącznika różnicowo-nadprądowego 2P B10A 30mA ADC910D Hager
Parametry techniczne:
- Liczba biegunów chronionych: 1
- Liczba biegunów: 2 P
- Układ biegunów:1P+N
- Charakterystyka wyzwalania: B
- Liczba modułów: 2
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
- Napięcie znamionowe łączeniowe Ue (AC): 240 V
- Częstotliwość: 50 Hz
- Znamionowe napięcie izolacji Ui: 500 V
- Maksymalne napięcie pracy: 240 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
- Znamionowy prąd różnicowy dI: 30 mA
- Prąd znamionowy In: 10 A
- Znamionowy prąd wyładowczy (In 8/20µs): 250 A
- Znamionowa zdolność załączania i wyłączania Im: 6 kA
- Głębokość produktu: 68 mm
- Wysokość produktu: 83 mm
- Szerokość produktu: 35 mm
- Całkowite straty mocy dla prądu znamionowego: 3.4 W
- Straty mocy na biegun dla prądu znamionowego: 2.8 W
- Wytrzymałość elektryczna (liczba cykli): 2000
- Wytrzymałość mechaniczna (liczba cykli): 2000
- Moment dokręcający: 1,3 Nm
- Podłączenie: Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 16 mm²
- Rodzaj przyłącza: ze śrubą
- Z mechanizmem blokującym: Yes
- Norma: EN 61009-1
- Dyrektywa europejska WEEE: dotyczy
- Stopień ochrony: IP20
- Typ wyłącznika różnicowoprądowego: AC
- Temperatura robocza: -25…40 °C
- Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
- Klasa ograniczenia energii I²t.: 3
- Temperatura przechowywania/transportu: -25…70 °C
- Temperatura kalibracji: 30 °C
