Działanie

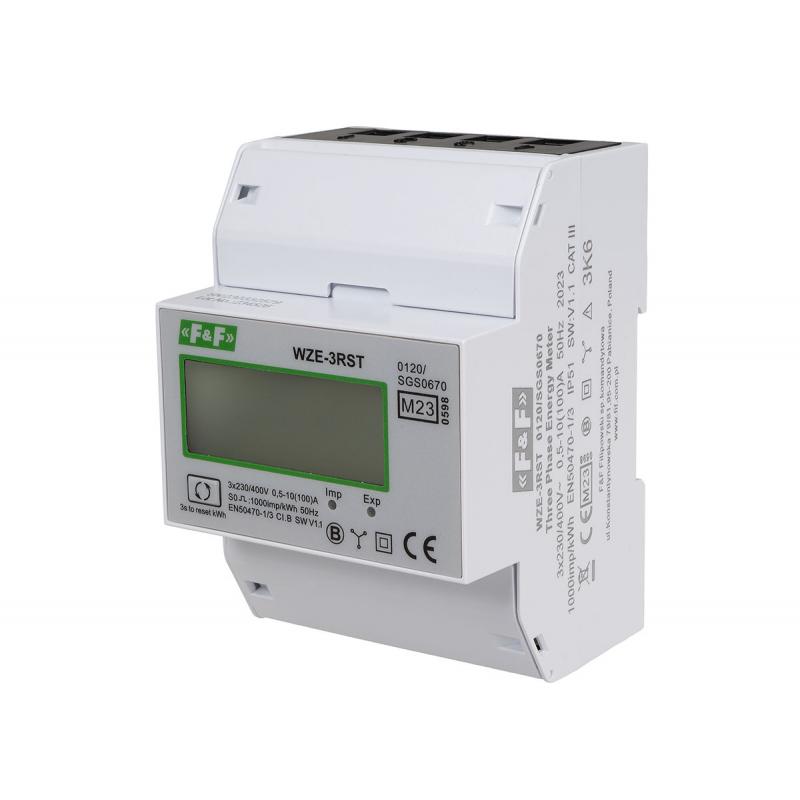

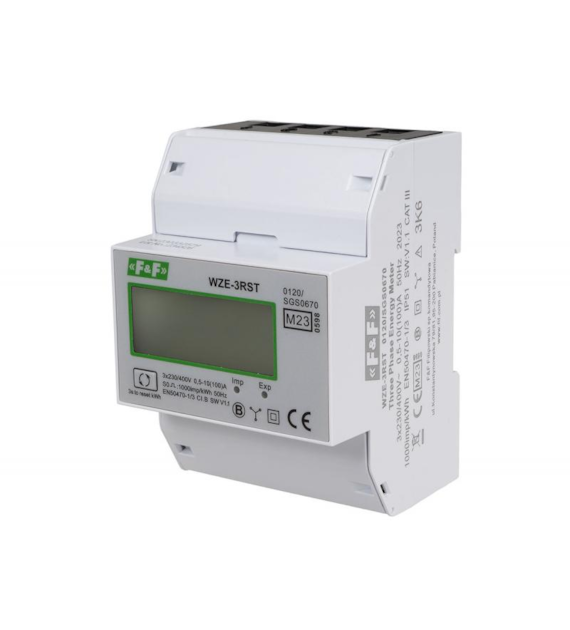

Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym. Posiada dodatkowy, kasowalny licznik energii.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).

Wskaźnik posiada 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika. Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.

Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji. Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.

Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii. W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia. Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.
