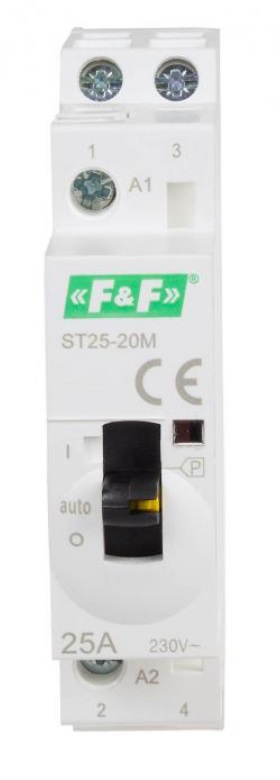

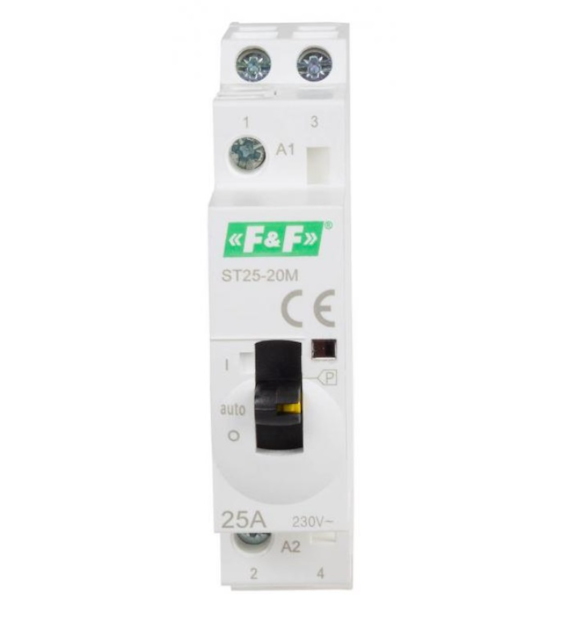

Stycznik modułowy na szynę 2Z 25A 230V ST25-20-M F&F FiF FF

Elektromagnetyczny stycznik w obudowie modułowej służy do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czole pozwala na ręczne sterowanie stykami stycznika - niezależnie od stanu cewki – pozwala na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

• Prąd: 25 A.
• Napięcie: 250 V AC.

Charakterystyka stycznika modułowego na szynę 2Z 25A 230V ST25-20-M F&F FiF FF

• Stycznik modułowy ST25-20-M firmy F&F ze sterowaniem ręcznym  jest w obudowie modułowej i montuje się go bezpośrednio na szynie 35mm
• Pozwala na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.
• Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy:
• Pozycja „I” - górna pozycja: jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu działa w trybie automatycznym
• W celu zablokowania styków w pozycji załączonej niezależnie od zasilania stycznika - w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady
• Pozycja „Auto” - środkowa pozycja: podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków
• Pozycja „O” - dolna pozycja: styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.

Parametry techniczne stycznika modułowego na szynę 2Z 25A 230V ST25-20-M F&F FiF FF:

• Napięcie zasilania: obwód główny 250 V AC
• Napięcie zasilania cewki: 220÷240 V AC
• Obciążalność styków głównych: AC-7a: 25 A, AC-7b: 9 A
• Konfiguracja styków: 2 × NO
• Prąd torów głównych: 25 A
• Waga: 0,14 kg
• Pobór mocy: załączenie - 9,2 VA, praca - 2,7 VA (1,2 W)
• Temperatura pracy: eksploatacja: -25÷55°C, przechowywanie: -40÷80°C
• Wymiary: 18×85×65 mm
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Stycznik modułowy na szynę 2Z 25A 230V ST25-20-M F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Stycznik modułowy na szynę 2Z 25A 230V ST25-20-M F&F FiF FF
