Służy do sterowania czasowego w układach automatyki przemysłowej Posiada funkcje takie jak :opóźnione wyłączenie, opóźnione załączenie, praca cykliczna.
Napięcie zasilania: 230 V AC / 24 V AC/DC
Styk: 1P
Montaż: na szynie 35 mm

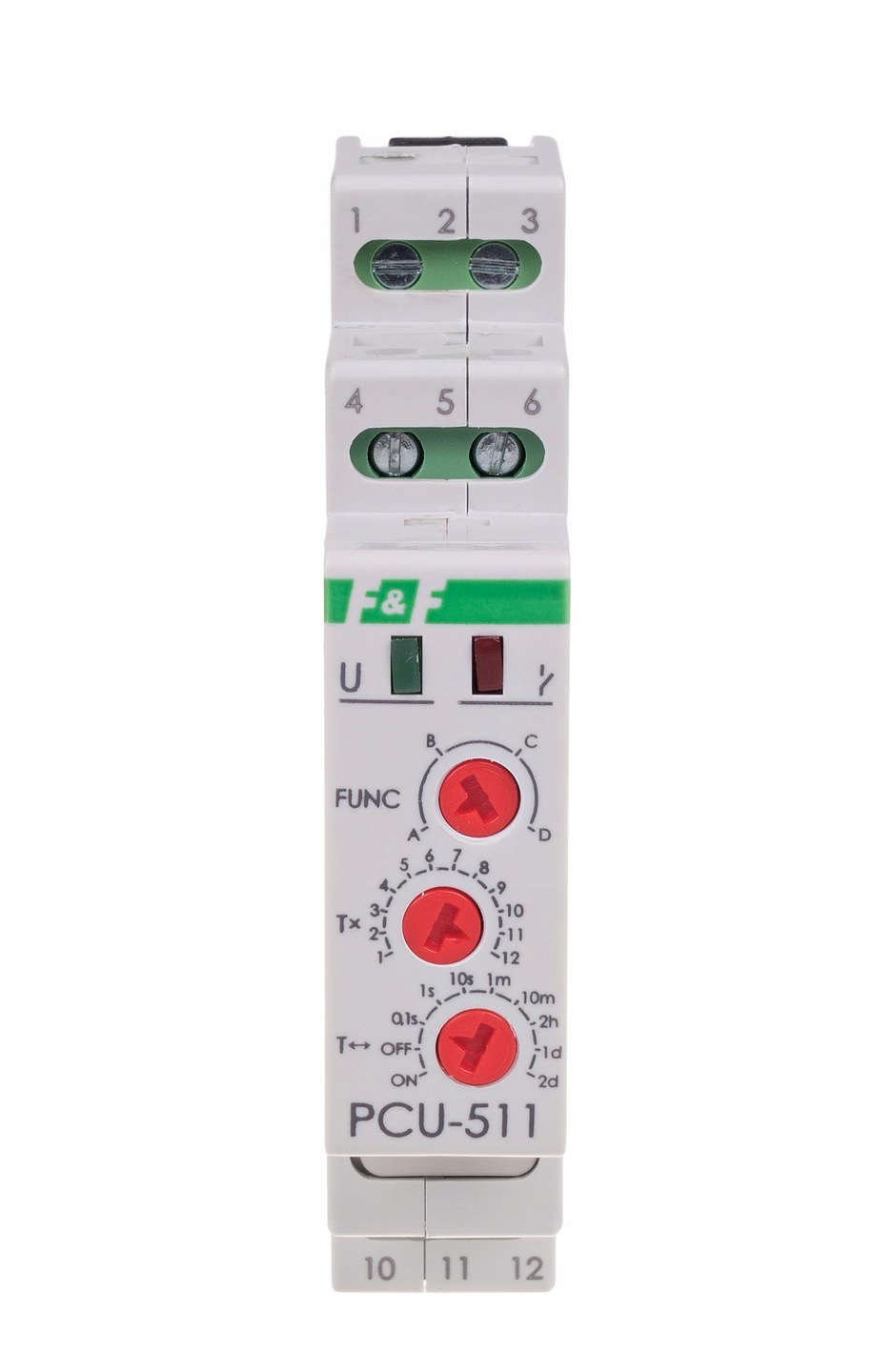

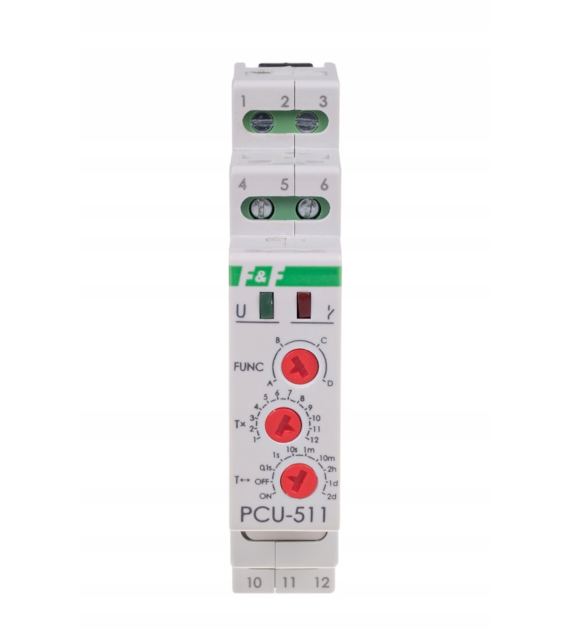

Charakterystyka przekaźnika czasowego PCU-511 DUO F&F FiF FF
Posiada nastawę trybu pracy - pokrętłem wyboru funkcji FUNC można ustawić jedną z funkcji np. funkcja A -opóźnione wyłączenie
Posiada nastawę czasu pracy - pokrętłem wyboru zakresu czasowego T, można ustawić jeden z zakresów, następnie pokrętłem nastawy czasu T ustawić wartość na skali od 1-12
Funkcja - opóźnione wyłączenie: do czasu załączenia przekaźnika styk pozostaje wyłączony- zwarte wyprowadzenie 11-10. Po podaniu napięcia zasilającego- świecąca LED zielona, styk zostaje załączony - zwarte wyprowadzenia 11-12 i następuje odmierzanie nastawionego czasu pracy „t” - świecąca LED czerwona. Po odmierzeniu czasu „t” styk powraca do pozycji wyłączonej - zwarte wyprowadzenia 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
Funkcja - opóźnione załączenie: przed i po podaniu napięcia zasilającego- świecąca LED zielona, styk pozostaje wyłączony - zwarte wyprowadzenia 11-10 i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje przełączenie styku i zwarcie wyprowadzeń 11-12 - świecąca LED czerwona. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U
Parametry techniczne przekaźnika czasowego PCU-511 DUO F&F FiF FF
Napięcie zasilania: 230 V AC / 24 V AC/DC
Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 8 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Opóźnienie zadziałania: 50 ms
Sygnalizacja stanu styku: LED czerwona
Czas działania - regulowany: 0,1 s ÷ 576 godz.
Sygnalizacja zasilania: LED zielona
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
Przekaźnik czasowy PCU-511 DUO F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
Jest to Przekaźnik czasowy PCU-511 DUO F&F FiF FF
