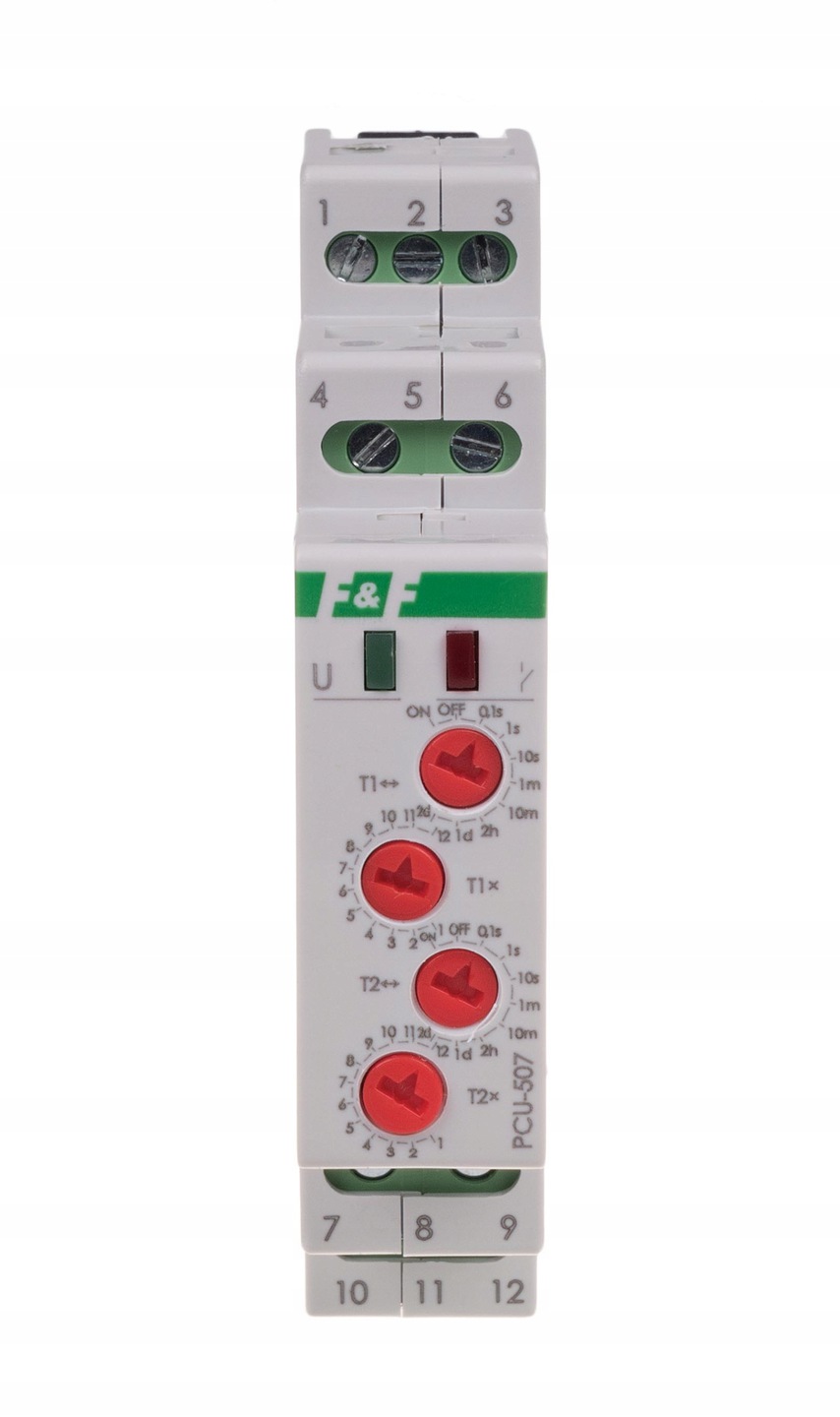

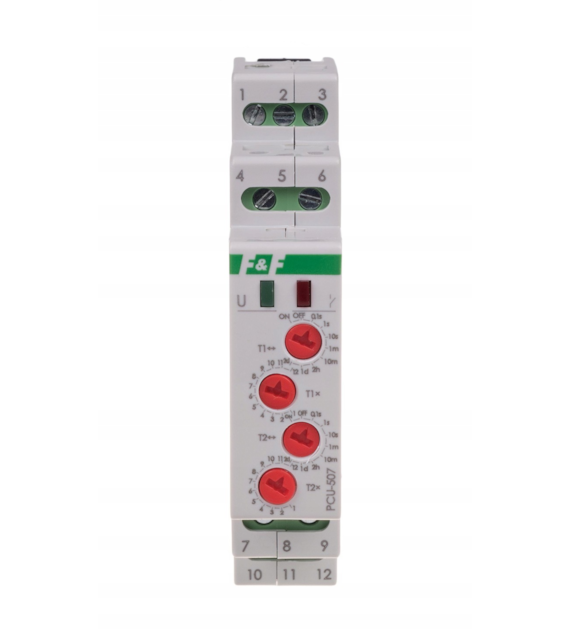

Posiada nastawę dwóch niezależnych czasów t1 i t2 - czasu pracy i czasu przerwy
Funkcja - opóźnione wyłączenie cyklicznie: - do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas „t1”. Po odmierzeniu czasu „t1” styki powracają do pozycji 2-3 i 11-10 na czas „t2”. Sekwencja tych przełączeń realizowana jest cyklicznie
Funkcja - opóźnione załączenie cyklicznie: - po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas „t1”. Po odmierzeniu czasu „t1” następuje przełączenie styków w pozycję 2-1 i 11-12 na czas „t2”. Po czasie „t2” styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U
Miganie LED zielonej U oznacza silne zakłócenia elektromagnetyczne, które powodować mogą nieprawidłową pracę układu czasowego przekaźnika
Załączenie styków przekaźnika pozycja 2-1 i 11-12 sygnalizowane jest świeceniem LED czerwonej.
