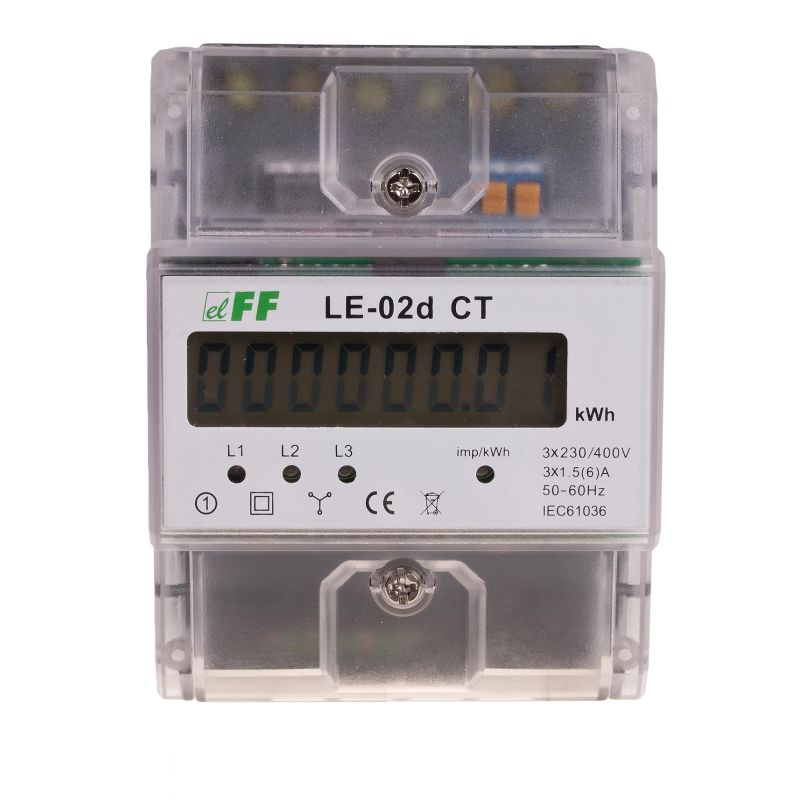

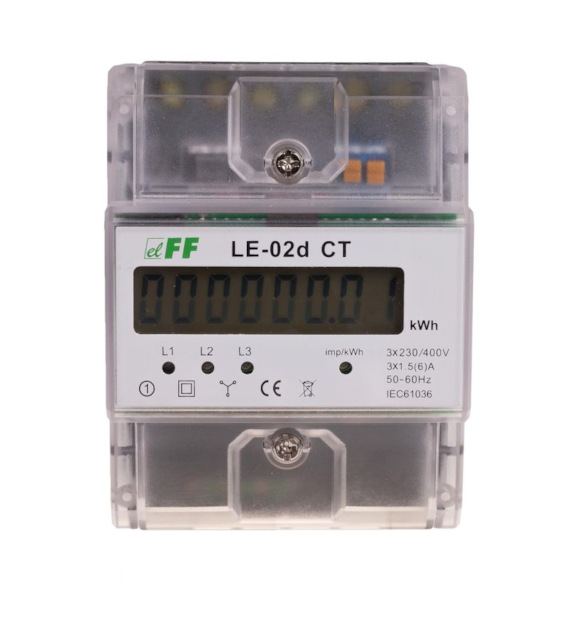

Licznik monitor energii elektycznej prądu elektroniczny 3F 5A LCD programowalny LE-02d CT FF F&F FiF

Dane techniczne:

• instalacja 4-przewodowa
• napięcie znamionowe 3×230/400 V
• prąd minimalny mierzony 0,04 A
• prąd bazowy 3×1,5 A
• prąd maksymalny 3×6 A
• prąd wtórny przekładnika 5 A
• zakres pomiarowy napięcia 185÷275 V AC
• dokładność pomiaru (IEC62052) klasa 1
• częstotliwość znamionowa 50 Hz
• klasa ochronności izolacji II klasa
• obudowa tworzywo PC
• pobór własny licznika <10 VA; <2 W
• obciążalność wejść prądowych 0,4 VA
• zakres wskazań liczydła zależny od przekładni
• stała licznika zależna od przekładni
• sygnalizacja poboru prądu 3×LED czerwona
• sygnalizacja sczytywania LED czerwona
• wyjście impulsowe
• typ otwarty kolektor
• maksymalne napięcie 27 V DC
• maksymalny prąd 27 mA
• stała impulsowania zależna od przekładni
• czas impulsu 35 ms
• temperatura pracy -25÷55°C
• przyłącze zaciski śrubowe 16 mm²
• wymiary 4,5 modułu (75 mm)
• montaż na szynie TH-35
• stopień ochrony IP20

Wskaźnik zużycia energii elektrycznej przeznaczony jest do współpracy z przekładnikami prądowymi o prądzie pierwotnym Ip z zakresu 5÷6000A i prądzie wtórnym 5 A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego Ip zastosowanego przekładnika prądowego. Użytkownik ma możliwość ustawienia we wskaźniku wartości przekładni zastosowanych przekładników, co pozwala na wskazania wartości rzeczywistej pobranej przez układ energii elektrycznej.

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.

W pamięci wskaźnika zachowane są wartości prądów pierwotnych Ip przekładników możliwych do zastosowania. Wybór odpowiedniej wartości zgodnej z wartościami podłączonych przekładników powoduje automatyczne ustawienie właściwego współczynnika, zgodnie z którym wyliczana jest wartość rzeczywista pobranej energii elektrycznej układu. Na wyświetlaczu LCD wyświetlana jest wartość rzeczywista pobranej energii w formacie zależnym od wybranej przekładni.

Wyjście impulsowe SO

Wskaźnik zużycia energii elektrycznej posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A). Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy ze wzoru (12000 × 5)/Ip, gdzie:

Ip - prąd pierwotny zastosowanych przekładników.

Przykład:

dla przekładnika 5/5 A (Ip=5): (12000×5)/5=12000 imp/kWh

dla przekładnika 100/5 A (Ip=100): (12000×5)/100=600 imp/kWh

Programowanie

Przekładnia programowalna za pomocą przycisku umiejscowionego pod dolną osłonką zacisków licznika.

UWAGA! Ze względów bezpieczeństwa rejestracji danych czynność nastawy przekładni można dokonać tylko jednorazowo.

Wartości prądów Ip przekładników wpisane w pamięć wskaźnika:

5, 25, 40, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1500, 1600, 2000, 2500, 3000, 4000, 5000, 6000.

Kolejne przyciśnięcie przycisku programowania powoduje skok do kolejnej wartości.

Po przejściu na żądaną wartość w celu potwierdzenia wybranej wartości trzymać przycisk >30s.
