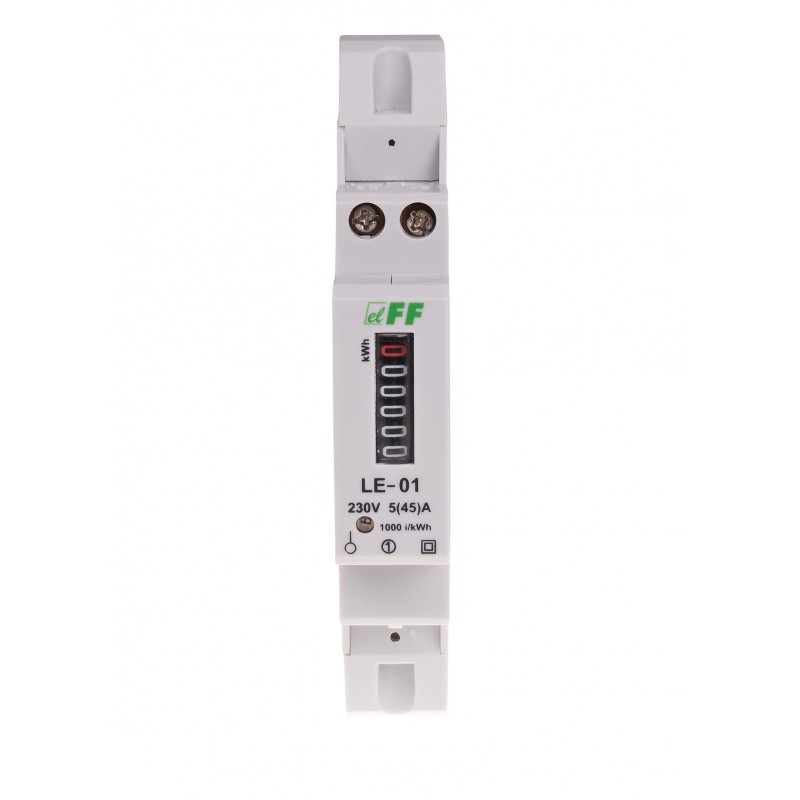

Licznik zużycia energii elektrycznej prądu 1-fazowy bębenkowy 230V 5/45A LE-01 F&F FF FiF

Opis produktu:

Jednofazowy. Prąd 45 A.LE-01 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

Działanie:

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest  przez mechaniczne liczydło bębnowe. Ostatnia, czerwona cyfra na bębnie liczydła oznacza rząd 1/10 KWh (100Wh).

Uwaga!

Wskaźnik zużycia energii elektrycznej posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.

Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Wskaźnik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne:

• Typ: jednofazowy
• Protokół komunikacyjny: brak
• Zgodność: IEC61036
• Napięcie odniesienia: 230 V AC ±30%
• Prąd bazowy: 5 A
• Prąd maksymalny: 45 A
• Minimalny prąd mierzony: 0,02 A
• Dokładność pomiaru zgodnie z IEC61036: klasa 1
• Pobór własny licznika: 8 VA; 0,4 W
• Zakres wskazań liczydła: 0÷99999,9 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 70 ms
• Klasa dokładności: 1
• Przyłącze: zaciski śrubowe 6,0 mm²
• Temperatura pracy: -25 ÷ 65°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
